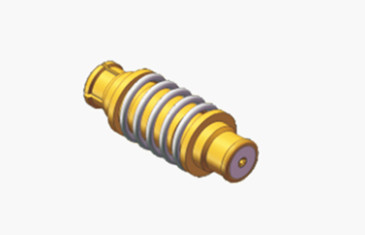

SMP إمرأة إلى إمرأة رصاصة ربيع مشحونة مستقيمة جهاز مخصص RF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMP أنثى إلى أنثى محول RF | عائق: | 50 أوم |
|---|---|---|---|
| مادة الجسم: | النحاس | اللون: | مطلي بالذهب |
| نمط الجسم: | رصاصة مستقيمة محملة بزنبرك | الجنس: | أنثى إلى أنثى |
| النوع: | محول الترددات اللاسلكية SMP أنثى | غيرها: | ربيع تحميل |
| إبراز: | SMP الإناث إلى الإناث ربط RF,وصلة محول RF المستقيمة,وصلة الراديو اللاسلكي المملوءة بالربيع,Straight RF Adapter Connector,Spring Loaded RF Connector |
||
SMP إمرأة إلى إمرأة رصاصة ربيع مشحونة مستقيمة أجهزة تحويل الراديو الراديوي
SMP هو إضافة صغيرة على ربط RF المحوري، والتي لديها خصائص الحجم الصغير، والوزن الخفيف، ممتازة
أداء مضاد للتذبذب، والنطاق العريض العمل واسعة، الخ تردد التشغيل تصل إلى 30GHz (منتجنا من عالية
يمكن أن تصل إلى 40 جيجا هرتز) ، والقابلة لديها ثلاثة أشكال واجهة-
مسامة (بما في ذلك مع الفرامل) ، يمكن أن تلبي أشكال مختلفة من الواجهة الحركة المحورية أو الشعاعية المطلوبة من العمياء
يعد من الأنظمة المختلفة التي تستخدمها الشركاء في استخدام نظام اللوحة إلى اللوحة.
موثوقية وحدات مكثفة.
SMP هو محول ربط مكافئ RF ضيق ، يضم عامل شكل صغير ، وتصميم خفيف الوزن ، وأداء زلزالي ممتاز ، وعرض النطاق الترددي التشغيلي الواسع.لديه نطاق تردد تشغيل يصل إلى 30GHz (موصولات SMP عالية الأداء لدينا يمكن أن تصل إلى 40GHz)، ويتميز القابس بثلاثة أشكال واجهة: إيقاف كامل ، إيقاف محدود ، وإيقاف سلس (بما في ذلك الفرامل).هذه الأشكال المختلفة للواجهة يمكن أن تستوعب الحركة المحورية أو الشعاعية المطلوبة للتزاوج المكفوف في ربط النطاق العريض إلى موصلات النطاق العريضSMP مثالية للاستخدام في المنشآت التي تتطلب موثوقية عالية وكثافة وحدات.
كتالوج SMP Adapter.pdf
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| المواصفات العامة لمصلح وصلات SMP | ||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 40GHz
|
|||
|
الجهد القياسي
|
170VRMS ((على مستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS ((على مستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
|
الموصل الخارجي
|
عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ
|
||
|
موصل مركزي
|
عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ
|
|||
| نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| VSWR للاتصال المستقيم |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.2 | ≤1.3 | ≤1.5 | |
| مدرب المركز | ذكر |
النحاس Sn-P
|
مطلية بالذهب | |
| الإناث |
برونز البريليوم
|
مطلية بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلية بالذهب | ||
|
القشرة والأجزاء المعدنية الأخرى
|
النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ
|
|||
|
عازلات
|
تجميد الزجاج/PTFE/PEI
|
|||
|
معدل التسرب
وصلة مغلقة هيرميتيكياً
|
1.01325×10-³مساحة³/s
|
|||

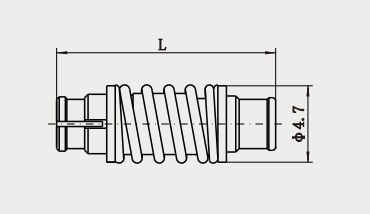

الخطوط العريضة
محول SMP الإناث إلى SMP الإناث RF
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
