تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | شهادة: | CE بنفايات ISO-9001-2015 |
|---|---|---|---|
| عمر: | 500 دورة | جنس: | ذكر المكونات |
| نمط الجسم: | مستقيم | المواد: | النحاس |
| طريقة التركيب: | جبل شفة | تصفيح: | صفيحة ذهبية |
| إيمان: | 50 أوم | ||
| تسليط الضوء: | رابط الراديو الراديوي النحاسي,رابط الراديو الراديوي الذكر,العزل المنحني SMP RF Connector,Male Bulkhead RF Connector,Insulation Convex SMP RF Connector |
||

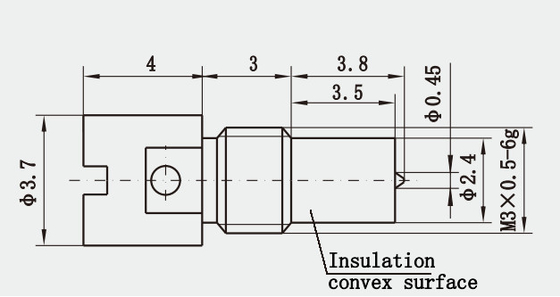

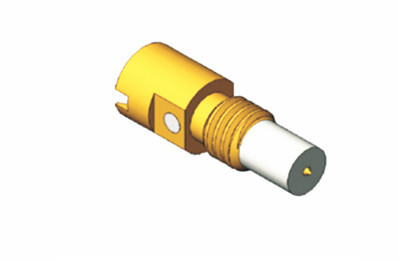

SMP الذكور الحاجز PCB جبل ربط RF مع العزل السطح المنحني
واجهة SMP هي مرفق مضغوط مماثل في الحجم لمرفقات MMCX ، ولكنها تعمل على نطاق تردد DC إلى 40 GHz.تستخدم سلسلة SMP للاتصال بينها محولات عائمة من امرأة إلى امرأة (المعروفة عادة باسم الرصاصات) للوحات المكدسة مع موصلات SMP الذكور PCBيسمح هذا التصميم القوي والقدرة على تحمّل الاختلالات الإشعاعية والمحورية بحلول الترابط العمياء. وغالباً ما يتم استخدامها في وحدات محورية مصغرة عالية التردد.
1أداء التردد العالي: تتمتع موصلات SMP بخسارة إدراج منخفضة وخسارة انعكاس في نطاق التردد العالي ، والتي يمكن أن تدعم نقل البيانات عالية السرعة ونقل إشارات النطاق العريض.
2التصميم المدمج: موصلات SMP صغيرة نسبيًا مقارنةً بالموصلات المتكافئة الأخرى ، وهي مناسبة للتطبيقات ذات المساحة المحدودة.
3. أشكال هيكلية مختلفة: يمكن أن تلبي واجهة الدفع في متطلبات التجميع والاختبار السريعة للعميل ؛ هيكل الإفلات الكامل لموصول SMP له موثوقية ميكانيكية ممتازة ،لتلبية متطلبات النظام بأكمله على أداء الاهتزاز والصدماتوبالإضافة إلى ذلك، SMP سلسلة الاتصالات الراديوية لديها أيضا مجموعة متنوعة من الهياكل مثل التثبيت من خلال الجدار، وتثبيت اللفافة وتجفيف الزجاج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
|
المقاومة المركزية |
الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMPإذا لم ترى مجموعة الكابلات التي تحتاجها يمكننا تصميمها وتصنيعها لتلبية مواصفاتك الفريدة
