تفاصيل المنتج:
شروط الدفع والشحن:
|
| المرفق: | SMP | اسم المنتج: | SMP Male Limited Detent موصل مغلق بإحكام |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | مادة القشرة: | كوفار 4j29 |
| زجاج: | 7052 7070 | هيرميسيتي: | ≤1.01325 * 10 ^ -3 Pa.cm ^ 3 / s |
| تسليط الضوء: | عازل الراديو الراديوي الذكر,ربط RF ذكر PCB Mount,سلسلة SMP ربط RF Coaxial,Male PCB Mount RF Connector,SMP Series RF Coaxial Connector |
||

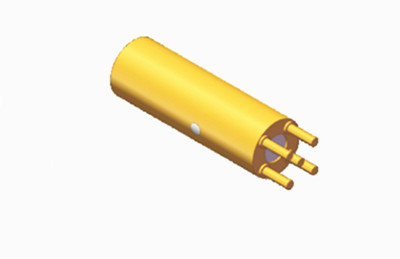

سلسلة SMP الذكور PCB Mount RF Connector المحدودة Detent Connector للأداء النهائي
SMP Series Male PCB Mount RF Connector هو جهاز اتصال مكافئ رقيق للاتصال بالاتصالات الراديوية، يتميز بحجمها الصغير، وتصميمه الخفيف، وأدائه الزلزالي الممتاز،و عرض النطاق الترددي العامل واسعيعمل حتى 30 غيغاهرتز ((منتجات وصلات SMP لدينا يمكن أن تصل إلى 40 غيغاهرتز) ويقدم ثلاثة أشكال واجهة - التخفيف الكامل، التخفيف المحدود، والحفرة السلسة (بما في ذلك مع الفرامل).مصعد الكابلات، والمحولات في السلسلة ، فإنه يوفر حلًا للاتصال بين الطائرات من الطائرة إلى الطائرة ، والشاشة العمياء ، وتطبيقات الرف واللوحات مع الحفاظ على كثافة الحزمة.مثالية للتركيبات المكثفة المكونة من وحدات عالية الموثوقية.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
رسم مفصل
التطبيقات
- الهوائيات
- النطاق العريض
- الاتصالات
- أجهزة
- الهوائيات المرحلية
- الاتصال بين الطائرات
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
