ذكر PCB Mount SMP RF Connector محدود Detent الزاوية اليمنى عمق الارتباط 2.79
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المرفق: | SMP | اسم المنتج: | SMP ذكر مقيد وصلة التوقف |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | مادة القشرة: | كوفار 4j29 |
| زجاج: | 7052 7070 | جسم: | زاوية مستقيمة |
| إبراز: | وصلة الراديو اللاسلكي ذات الزاوية اليمنى محدودة,وصلة SMP RF الذكور PCB Mount,SMP ذكر مقيد وصلة التوقف,Male PCB Mount SMP RF Connector,SMP Male Limited Detent Connector |
||

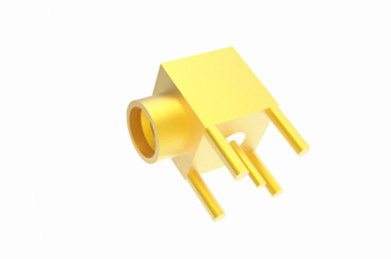

ذكر PCB Mount SMP RF Connector محدود Detent الزاوية اليمنى عمق الارتباط 2.79
SMP هو رابط مكافئ RF مصغر يدفع على أو الزج المفاجئ ، والذي لديهSMP هو رابط مكافئ RF مصغر يدفع على أو الزج المفاجئ ، والذي له خصائص الحجم الصغير ، والوزن الخفيف ،أداء زلزالي ممتاز، وعرض النطاق الترددي العامل واسع. يمكن أن تصل تردد تشغيلها إلى 30GHz (منتجات وصلات SMP لدينا يمكن أن تصل حتى 40GHz) ، والقابلة لديها ثلاثة أشكال واجهة:والحفرة السلسة (بما في ذلك مع الفرامل). توفر أقراص PCB و أقراص الكابلات والمحولات في السلسلة حلًا للاتصال بينها لتطبيقات اللوحة إلى اللوحة ، والشاشة العمياء ، والرف واللوحات مع الحفاظ على كثافة الحزمة.انها مناسبة للتركيبات المكثفة الوحدة عالية الموثوقية.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
رسم مفصل
التطبيقات
يستخدم رابط SMP على نطاق واسع في تطبيقات مختلفة ، مثل لعب دور مهم في الوحدات المتكافئة ذات التردد العالي المصغرة وتطبيقات معدل البيانات العالي ، غالبًا ما تستخدم في الهوائيات ،منشآت النطاق العريض، الاختبار والقياس، الحوسبة الكمية وغيرها من المجالات. باختصار ، يلعب رابط SMP دورًا مهمًا في التغليف الكثيف لتطبيقات RF / الميكروويف بسبب خصائصه الفريدة.
ملاحظة:
لدينا أكثر من 1000 نوع منرابط SMP مغلق هيرميتيللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه، يرجى الاتصال بنا للحصول على الكتالوج الكامل. المقاسات المخصصة مقبولة.
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
