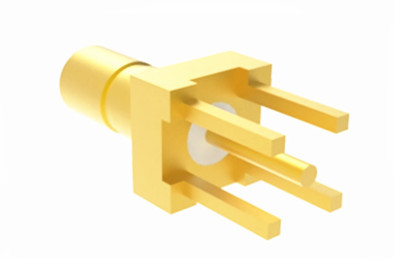

الصفيحة الذهبية SSMB الذكور PCB Mount RF Connector النوع المستقيم النيكل / الصفيحة الذهبية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMA RF Conector | تصفيح: | نيكل / مطلية بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | النحاس | معيار التصميم:: | IEC 1169-33 |
| النوع: | مستقيم | جنس: | ذكر |
| إبراز: | وصلة محول RF Coaxial المستقيمة,SSMB ذكر PCB Mount RF Connector,ربط الـ PCB المصفوف بالذهب,SSMB Male PCB Mount RF Connector,Gold Plated PCB Mount RF Connector |
||
رفع الإلكترونيات الخاصة بك مع لدينا صلبة وموثوقة صبغ الذهب SSMB الذكور
منتجات سلسلة SSMB هي مصابيح ميكانيكسية ذات تردد راديوي صغير يتم تطويرها وتصنيعها وفقًا لمعيار IEC60169-19.وزن خفيف، سهلة الاستخدام، وما إلى ذلك، وتستخدم في معدات وأدوات الميكرو راديو.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 3GHz | |
| الجهد القياسي | 250 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 170VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥2000MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤5.5mOhm |
| موصل مركزي | ≤2.5 موم | |
| VSMR | ≤1.35 | |
| الجهد القياسي | 500 VRMS | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس |
برونز البريليوم
|
مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | مغلفة بالذهب | |
| الغلاف / السكن | النحاس | مغلفة بالذهب | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -65 إلى +165 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
- ضيقة الوزن وخفيفة الوزن: هذا يجعلها متعددة الاستخدامات للغاية للتثبيت والتخطيط ، خاصة في البيئات ذات المساحة المحدودة.
- سهولة الاستخدام: يستخدم المرفق اتصالًا متداخلًا (كلاً من المقبس والمقبس) ، مما يوفر اتصالات كهربائية وميكانيكية موثوقة.
- أداء كهربائي ممتاز: مع عائق 50 أوم ومجموعة واسعة من ترددات التشغيل ، فهي مناسبة بشكل جيد لنقل الترددات العالية والتطبيقات ذات المساحة المحدودة ،مثل الاتصالات المتنقلة، الاتصالات الفضائية، الشبكات المحلية اللاسلكية (Wi-Fi) ، ومعدات اختبار الراديو.
- موثوقية عالية: نظرًا لتصميمه الهيكلي ، يوفر هذا المرفق موثوقية عالية.
التطبيق:
يستخدم على نطاق واسع في توصيل الكابلات المتكافئة في معدات الراديو والأدوات الإلكترونية في دوائر عالية التردد ، مثل أنظمة GPS ، PCN الرقمية ، بطاقات الشبكة اللاسلكية ، PC / LAN ،وأجهزة أخرى تستخدم تكنولوجيا التثبيت السطحي (SMT).
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
