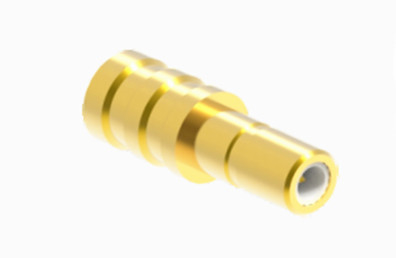

رابط RF ذكر SSMB متين للغاية للكابلات نصف صلبة / مرنة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMB RF Conector | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | برونز البريليوم |
| المواد: | النحاس | معيار التصميم:: | IEC 1169-33 |
| النوع: | مستقيم | جنس: | ذكر |
| إبراز: | وصلة الكابل المرن RF Coaxial Adapter,كابل نصف جامد ربط RF الذكور,SSMB الجهاز الراديوي الذكور,Semi Rigid Cable Male RF Connector,SSMB Male RF Connector |
||
رابط RF ذكر SSMB متين للغاية: مثالي لتعزيز أداء الكابل 2 # شبه جامد / مرن
منتجات سلسلة SSMB هي موصلات متكافئة صغيرة من نوع push-and-snap مصممة لتطبيقات الترددات الراديوية ، تم تصميمها وإنتاجها وفقًا لمعيار IEC60169-19.يفتخرون بكونهم صغير، والبناء خفيف الوزن، واجهة سهلة الاستخدام، مما يجعلها مناسبة للاستخدام في أجهزة الراديو المصغرة وأجهزة القياس.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 3GHz | |
| الجهد القياسي | 170VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥2000MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤5.5mOhm |
| موصل مركزي | ≤2.5 موم | |
| VSMR | ≤1.35 | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس |
برونز البريليوم
|
مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | مغلفة بالذهب | |
| الغلاف / السكن | النحاس | مغلفة بالذهب | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -65 إلى +165 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
الحجم الضيق: تم تصميم موصلات SSMB للكتلة ، مما يجعلها مناسبة للاستخدام في بيئات محدودة المساحة.
خفيفة الوزن: هذه الاتصالات خفيفة الوزن، مما يسهل الحمولة والتركيب.
سهلة الاتصال: موصلات SSMB سهلة الاستخدام مع آليات سهلة للدفع والإقلاع للاتصالات السريعة وقطع الاتصالات.
نطاق ترددي واسع: مناسبة لمجموعة واسعة من ترددات التشغيل، مما يجعلها مفيدة في أجهزة الراديو المختلفة والأدوات الإلكترونية.
أداء كهربائي ممتاز: يوفر موصلات SSMB أداءً كهربائيًا جيدًا ، وهو أمر حاسم لنقل الإشارة في الدوائر عالية التردد.
موثوقية عالية: هذه الاتصالات موثوقة ويمكن أن تتحمل درجة معينة من الاهتزاز والصدمات.
خيارات واجهة مختلفة: اعتمادا على احتياجات التطبيق ، يوفر موصلات SSMB خيارات الواجهة المفتوحة (المتطايرة بحرية) والمتقطعة ؛ يسمح الأول ببعض عدم المواءمة المحورية والشعاعية ،في حين أن هذا الأخير يوفر قبضة أقوى للاتصال.
التطبيق:
معدات الاتصالات اللاسلكية: في المحطات الأساسية اللاسلكية ومعدات الاتصالات الأخرىعادة ما تستخدم مكونات SSMB لربط كابلات نقل E1 بصندوق نقل صغير في محطة القاعدة.
أدوات الاختبار: في مجالات القياس والاختبار ، يتم استخدام موصلات SSMB لنقل الإشارة في أدوات اختبار مختلفة عالية التردد بسبب أدائها الكهربائي الممتاز.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),) إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
