تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SSMB RF Conector | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس، البريليوم البرونزي |
| المواد: | النحاس | معيار التصميم:: | IEC 1169-33 |
| النوع: | مستقيم | جنس: | ذكر |

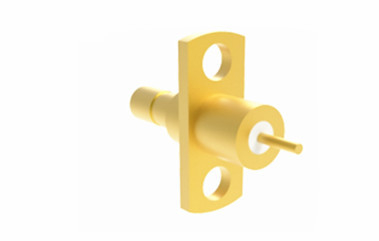

رابط راديوي ذكر SSMB دقيق مع تصميم ميكروستريب متكامل لتحقيق سلامة إشارة مثالية
تمثل منتجات سلسلة SSMB فئة من موصلات مكافحة الترددات الراديوية المصغرة التي تم تصميمها وإنتاجها وفقًا لمعيار IEC60169-19.هذه الاتصالات تتميز بأبعادها المدمجة، والبناء خفيف الوزن، وتصميم سهل الاستخدام، مما يجعلها مناسبة للاستخدام في أجهزة الراديو المدمجة والأدوات الدقيقة.
المواصفات:
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 3GHz | |
| الجهد القياسي | 170VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥2000MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤5.5mΩ |
| موصل مركزي | ≤2.5mΩ | |
| VSMR | ≤1.35 | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس |
برونز البريليوم
|
مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | مغلفة بالذهب | |
| الغلاف / السكن | النحاس | مغلفة بالذهب | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -65 إلى +165 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
يتم استخدام عدادات سلسلة SSMB على نطاق واسع في معدات الراديو والأدوات الإلكترونية بسبب حجمها الصغير وخفيفة الوزن وسهولة الاستخدام ومدى تردد التشغيل الواسع ،أداء كهربائي ممتازوموثوقية عالية.
التطبيق:
بسبب حجمها المدمج ، فإن أجهزة توصيل SSMB مناسبة أيضًا للاستخدام في بيئات محدودة المساحة مثل الطيران والفضاء الجوي والمعدات الطبية ،التي هي من بين القطاعات المتقدمة حيث يتم استخدام هذه الموصلات.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
