تفاصيل المنتج:
شروط الدفع والشحن:
|
| المرفق: | SMP | اسم المنتج: | SMP ذكر موصل مغلق بإحكام |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | زجاج: | 7052 7070 |
| هيرميسيتي: | ≤1.01325 * 10 ^ -3 Pa.cm ^ 3 / s | نوع التخفيف: | حجز محدود |

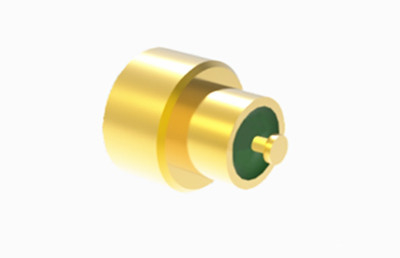

SMP مغلق هيرميتي الذكر مستقيم قابلة للترابط المحدودة Detent RF Connector
إن SMP هو مكون صغيري للاتصال الجماعي الراديوي الذي يتميز بحجمه الصغير وتصميمه الخفيف والأداء الزلزالي الممتاز وتوافق النطاق العريض.لديها نطاق تردد تشغيل يصل إلى 30GHz (موصولنا SMP يمكن أن تصل إلى 40GHz) وتقدم ثلاثة خيارات واجهة: إيقاف كامل، إيقاف محدود، والحفرة السلسة (بما في ذلك مع الفرامل).والمتحولات في السلسلة توفر حلول متعددة الاستخدامات للاتصالات المتبادلة لمختلف التطبيقات مثل اتصالات اللوحة إلى اللوحة، التكوينات المكشوفة ، وتركيبات الرف واللوحات مع الحفاظ على مستوى عال من كثافة الحزم.انها مثالية للاستخدام في البيئات المطالبة التي تتطلب موثوقية عالية والتكيف.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |

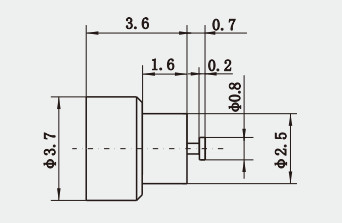

رسم مفصل
التطبيقات
الحجم الصغير ، والموثوقية العالية ، وخصائص النطاق العريض لموصلي SMP تجعلهم خيارًا شائعًا في مجموعة واسعة من تطبيقات الترددات العالية حيث يكون المساحة مكلفة ،و الأداء أمر حاسمتصميمها الفريد للضغط على أو انعكاس ربط يضمن سهولة الاستخدام ويساهم في اعتمادها المتزايد في المشهد التكنولوجي اليوم.
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
