تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | SMP male cable connector | Impedance: | 50Ohm |
|---|---|---|---|
| مادة الجسم: | النحاس | Color: | Gold Plated |
| Gender: | Male | Type: | SMP connector |
| Body: | Straight | ||
| تسليط الضوء: | MF108A كابل ربط RF,SMP الذكور المحدودة Detent RF Connector,وصلة SMP RF 50Ohm,SMP Male Limited Detent RF Connector,SMP RF Connector 50Ohm |
||

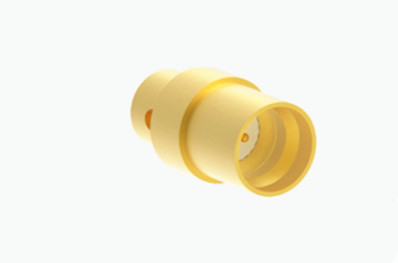

SMP Male Limited Detent RF Connector للكابل CXN3506/MF108A
مقدمة SMP RF Connector
يقدم SMP مكيّف ربط مكافئ RF المدمج والذي يتميز بأبعاده الصغيرة، والبناء الخفيف، والمقاومة الاستثنائية للهزات،وعرض النطاق الترددي التشغيلي الواسعقادرة على التعامل مع ترددات تصل إلى 30GHz (مع وصلاتنا SMP عالية الأداء قادرة على الوصول إلى 40GHz) ، يقدم سدادة SMP ثلاثة أنواع من الواجهات:والحفرة السلسة (التي تشمل الإصدارات ذات الخصائص الانفصالية)تم تصميم خيارات الواجهة المتنوعة هذه لتوفير الحركة اللازمة ، إما محوريًا أو شعاعيًا ، للتزاوج العمياء السلس داخل مقترحات النطاق العريض إلى النطاق العريض.SMP مناسبة بشكل خاص للتطبيقات التي تتطلب موثوقية عالية والتكامل وحدات.
| المواصفات العامة لمصلح وصلات SMP | ||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 40GHz
|
|||
|
الجهد القياسي
|
170VRMS ((على مستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS ((على مستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
|
الموصل الخارجي
|
عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ
|
||
|
موصل مركزي
|
عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ
|
|||
| نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| VSWR للاتصال المستقيم |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.2 | ≤1.3 | ≤1.5 | |
| مدرب المركز | ذكر |
النحاس Sn-P
|
مطلية بالذهب | |
| الإناث |
برونز البريليوم
|
مطلية بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلية بالذهب | ||
|
القشرة والأجزاء المعدنية الأخرى
|
النحاس المصفوف بالذهب، الفولاذ المقاوم للصدأ
|
|||
|
عازلات
|
تجميد الزجاج/PTFE/PEI
|
|||
|
معدل التسرب
وصلة مغلقة هيرميتيكياً
|
1.01325×10-3 Pa·cm3 /s
|
|||

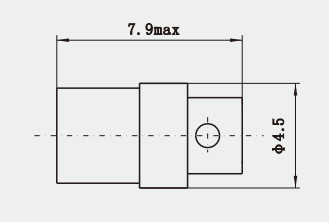

الوحدة: ملم
الخطوط العريضة
SMP Male Limited Detent RF Connector للكابل CXN3506/MF108A
التطبيق:
1تصميم وحدات: في الأجهزة الإلكترونية عالية التردد التي تتطلب تصاميم وحدات ، يتم تفضيل موصلات SMP بسبب حجمها المدمج وبناءها الخفيف ،يسمح بتركيز عال في المساحات المحدودة.
2أنظمة الهوائيات: يتم استخدام موصلات SMP على نطاق واسع في أنظمة الهوائيات ، وخاصة في التطبيقات التي تتطلب التصغير والاتصالات المتبادلة عالية الأداء.
3معدات النطاق العريض: نظرًا لأن موصلات SMP يمكن أن تعمل عبر نطاق التردد من DC إلى 40GHz ، فهي مناسبة بشكل جيد لمعدات النطاق العريض مثل مكبرات النطاق العريض ومقسمي الإشارات.
معدات الاختبار والقياس: في مجال الاختبار والقياس ، يتم استخدام موصلات SMP لربط معدات الاختبار بالأجهزة الخاضعة للاختبار ، مما يضمن نقل إشارة دقيق.
4الحوسبة الكمية: في مجال الحوسبة الكمية الناشئ، يتم استخدام موصلات SMP لربط البتات الكمية بأجهزة التحكم الخارجية لنقل البيانات عالية السرعة.
5تطبيقات الترددات الراديوية / الميكروويف: توفر موصلات SMP حلًا ممتازًا لاحتياجات التعبئة المتطلبة لتطبيقات الترددات الراديوية والميكروويف ، خاصة في ظروف محدودة في المساحة.
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
