SMP الذكور الفولاذ المقاوم للصدأ المحدودة Detent RF وصلة إشراك عمق 2.79mm
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نطاق التردد: | DC ~ 40 جيجا هرتز | معاوقة: | 50Ω |
|---|---|---|---|
| زجاج: | 7052 7070 | هيرميسيتي: | <1.01325 X 10E-08 std.cc/s |
| مقاومة العزل: | ≥ 2000MΩ | الضغط المتوسط: | 500VRMS * |
| تصنيفها تحمل الجهد: | 170VRMS * | VSWR: | ≤1.3 |
| إبراز: | موصل SMP ذكر من الفولاذ المقاوم للصدأ,موصل SMP RF 2.79 مم مزلاج,عمق إشراك مزلاج محدود SMP |
||

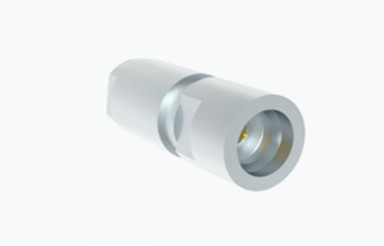

موصل RF من الفولاذ المقاوم للصدأ SMP ذكر مع قفل محدود وعمق اقتران 2.79
إن SMP هو موصل RF محوري مدمج، يتم تركيبه بالدفع أو بالكبس، ويتميز بحجمه الصغير، وبنيته خفيفة الوزن، وأدائه الزلزالي المذهل، وعرض نطاقه التشغيلي الواسع. يمكنه التعامل مع ترددات تشغيلية تصل إلى 30 جيجاهرتز (مع قدرة مجموعتنا من موصلات SMP على الوصول إلى 40 جيجاهرتز). توفر المقابس ثلاثة خيارات واجهة مختلفة: قفل كامل، قفل محدود، وأنبوب أملس (والذي يشمل إصدارات بميزات فصل). من خلال تقديم حلول لتركيب لوحات الدوائر المطبوعة (PCB)، وتركيب الكابلات، والمحولات المضمنة، يوفر SMP الاتصال المتبادل لتطبيقات اللوحة إلى اللوحة، والاقتران الأعمى، والتطبيقات الرفية مع الحفاظ على كثافة حزم عالية. إن ملاءمته للتركيبات عالية الموثوقية والمكثفة تجعله خيارًا مفضلاً في مختلف التطبيقات الحيوية.
المواصفات
| الخصائص الكهربائية | ||
| المعاوقة | 50 أوم | |
| نطاق التردد | تيار مستمر ~ 40 جيجاهرتز | |
| الجهد المقنن | 170 فولت RMS* | |
| مقاومة العزل | ≥ 2000 ميجا أوم | |
| مقاومة عزل ثنائيات العزل | 500 فولت RMS* | |
| مقاومة الموصل المركزي | الموصل الخارجي | ≤ 4 ميجا أوم |
| الموصل المركزي | ≤ 26 ميجا أوم | |
| نسبة الموجة المستقرة | ≤ 1.3 | |
| خصائص المواد والميكانيكية | ||
| الموصل المركزي | ذكر | برونز القصدير، مطلي بالذهب |
| أنثى | برونز البيريليوم، مطلي بالذهب | |
| وصلة مرنة | برونز البيريليوم | مطلي بالذهب |
| الغلاف والأجزاء المعدنية الأخرى | نحاس فولاذ مقاوم للصدأ | مطلي بالذهب، تمرير |
| العوازل | زجاج مصهور/PTFE/PEI | |
| معدل تسرب المنتج المحكم | 1.01325 × 10-3 باسكال · سم 3 / ثانية | |

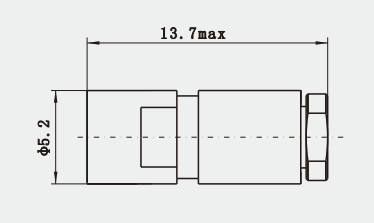

رسم تفصيلي
الميزات والفوائد
| مطلي بالذهب |
| صغير جداً |
| من تيار مستمر إلى 40 جيجاهرتز |
| حجم مدمج |
| اقتران بالدفع أو بالكبس |
| قفل كامل، قفل محدود وأنبوب أملس |
| موصل لتركيب لوحات الدوائر المطبوعة والكابلات |
| اختيار ذكر وأنثى، مستقيم وزاوية قائمة |
| إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة |
| المواد |
نوع عادي ومحكم، اختيار تركيب الشفة وتركيب الخيط
ملاحظة:لدينا أكثر من 1000 نوع منموصلات SMP محكمة الغلق
للاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه، يرجى الاتصال بنا للحصول على الكتالوجات الكاملة. الأبعاد المخصصة مقبولة.
التطبيقات
