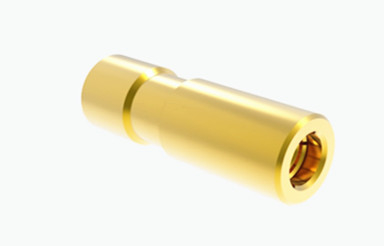

SSMB ربط RF نسائي من النحاس المصفوف بالذهب للكابل SFF-50-1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SSMB RF Conector | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | النحاس | معيار التصميم:: | IEC 1169-33 |
| النوع: | مستقيم | جنس: | أنثى |
| إبراز: | رابط RF الأنثى المستقيمة,ربط الـ RF المصفوف بالذهب,SSMB RF مكامل كوكسيال,Female Gold Plated RF Connector,SSMB RF Coaxial Adapter Connector |
||
ربط اللاسلكي اللاسلكي الإناثي المغطى بالشعلة للكابل SFF-50-1
منتجات سلسلة SSMB هي موصلات محورية مصغرة ذات تردد راديوي مدفوع ومتقطعة تم تطويرها وتصنيعها وفقًا لمعيار IEC60169-19.هذه الاتصالات تمتلك ميزات مثل الحجم الدقيق، خفيفة الوزن، وسهلة الاستخدام، مما يجعلها مناسبة للاستخدام في معدات وأدوات الراديو الميكرو.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥2000MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2mOhm |
| موصل مركزي | ≤6 مالم | |
| VSMR | ≤1.25 | |
| خسارة الإدراج | ≤0.30dB | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -65 إلى +165 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
1الحجم المصغر: تم تصميم موصلات SSMB لتكون أصغر من موصلات SMB القياسية ، مع قطر الخيوط الخارجية التقريبي الذي يبلغ 10 مليمترات فقط.هذا الحجم المدمج مفيد في البيئات ذات المساحة المحدودة.
2الوزن الخفيف: بسبب أبعادهم الأصغر ، فإن موصلات SSMB أخف وزناً ، وهو أمر مفيد عند استخدام عدد كبير من الموصلات ، حيث أنه يقلل من الكتلة الإجمالية ،تسهيل قابلية التحمل والتركيب.
3سهولة الاتصال: مصابيح SSMB مصممة لتمكين وظائف الدفع والإقلاع.مما يعني أنه يمكن توصيلها بسهولة إلى الأجهزة المقابلة دون الحاجة إلى أدوات إضافية أو قوة مفرطة.
التطبيق:
المعدات اللاسلكية: في أجهزة الاتصالات اللاسلكية ، يتم استخدام موصلات SSMB عادة لربط الهوائيات مع جهاز الاستقبال ، مما يضمن نقل إشارة مستقر.
أدوات إلكترونية: في الأدوات الإلكترونية عالية التردد ، يتم استخدام موصلات SSMB لربط معدات القياس والاختبار ، والحفاظ على نقل البيانات الدقيق.
محطات القاعدة اللاسلكية: في محطات القاعدة للاتصالات اللاسلكية ، يتم استخدام موصلات SSMB لربط كابلات نقل E1 مع صناديق نقل صغيرة DDF ،تمثل تطبيقًا نموذجيًا في معدات المحطة الأساسية.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),) إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
