تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | SMP Cable Connector | Impedance: | 50Ohm |
|---|---|---|---|
| Body material: | Brass | Color: | Gold Plated |
| Gender: | Female | Type: | SMP Connector |
| Other: | Straight |
SMP ربط RF ذو الأداء العالي للأنثى للكابل CXN3506/MF108A
مقدمة SMP RF Connector
SMP هو مكيّف ربط مكافئ RF ضيق القيادة يقدم العديد من المزايا الرئيسية. يحتوي على عامل شكل صغير وتصميم خفيف الوزن،جنبا إلى جنب مع أداء زلزالي استثنائي وعرض النطاق التشغيلي واسعيعمل SMP في نطاق تردد يصل إلى 30GHz (يمكن أن تمتد وصلات SMP عالية الأداء الخاصة بنا إلى 40GHz). بالإضافة إلى ذلك ، تأتي القابس بثلاثة خيارات واجهة:إعفاء محدود، والحفرة السلسة (بما في ذلك مع ميزة الانفصال).هذه التكوينات المختلفة للواجهة تسمح بالحركة المحورية أو الشعاعية اللازمة المطلوبة للتزاوج المكفوف في مقترحات النطاق العريض إلى النطاق العريضمثالية للتركيبات التي تتطلب موثوقية عالية وقوة وحدات، SMP هو خيار ممتاز للتطبيقات التي تتطلب قوة ميكانيكية وتوصيل الدقة.
| المواصفات العامة لمصلح وصلات SMP | ||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 40GHz
|
|||
|
الجهد القياسي
|
170VRMS ((على مستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS ((على مستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
|
الموصل الخارجي
|
عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ
|
||
|
موصل مركزي
|
عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ
|
|||
| نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| VSWR للاتصال المستقيم |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.2 | ≤1.3 | ≤1.5 | |
| مدرب المركز | ذكر |
النحاس Sn-P
|
مطلية بالذهب | |
| الإناث |
برونز البريليوم
|
مطلية بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلية بالذهب | ||
|
القشرة والأجزاء المعدنية الأخرى
|
النحاس المصفوف بالذهب، الفولاذ المقاوم للصدأ
|
|||
|
عازلات
|
تجميد الزجاج/PTFE/PEI
|
|||
|
معدل التسرب
وصلة مغلقة هيرميتيكياً
|
1.01325×10-3 Pa·cm3 /s
|
|||

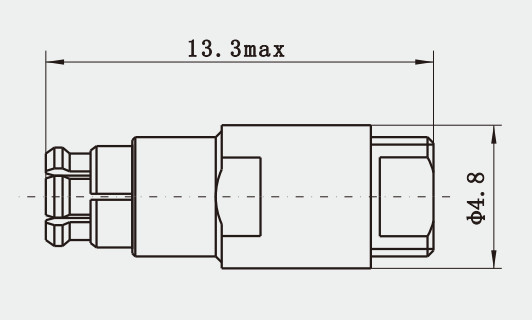

الوحدة: ملم
الخطوط العريضة

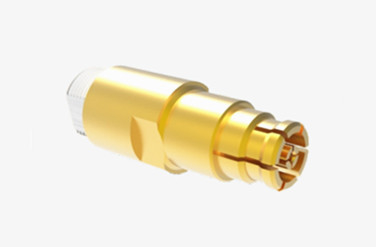

SMP ربط RF ذو الأداء العالي للأنثى للكابل CXN3506/MF108A
التطبيق:
يقدم محول SMP حلًا جديدًا للاتصالات المتجانسة RF العمياء ، مصممة للاستخدام في المنشآت الموحدة والمكثفة.هذا المرفق المبتكر يفتخر بمدى تردد عمل واسع بشكل استثنائي، والتي تمتد من DC إلى 40GHz مثيرة للإعجاب. واجهة SMP متوفرة في شكلين متميزين: أحدهما هو واجهة صغيرة جدا، والتي تتشارك في نفس عامل الشكل مع رابط MMCX،والآخر يتجسد أبعاد واجهة SMA الأكثر تقليديةتم تصميم كل من أنواع الواجهة للتعامل مع الترددات تصل إلى 40GHz وتقدم طريقة اتصال مدفوعة ومتميزة ، مما يسهل عملية التزاوج مع ضمان تناسب آمن وموثوق به.
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
فئة المنتج:
1اتصالات الراديو اللاسلكي، المحولات (DC إلى 110GHz)
2مجموعات الكابلات اللاسلكية اللاسلكية
3. توجيه الموجات إلى محولات التكافل
4. المتكاملة ((RF وDC) الاتصالات
5.المتصل المستطيل الصغير ((J30J,Micro D-sub)
6. الزجاج إلى المعدن الأختام الحازمة، الرؤوس، إمدادات ((RF & DC)
7المفاصل الدوارة للميكروويف
8منتجات ODM
