تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | SMP RF Adapter | Impedance: | 50Ω |
|---|---|---|---|
| Certificate: | CE ROHS ISO-9001-2015 | Durability: | 500 Cycles |
| Gender: | Male | Body Style: | Straight |
| Material: | Brass | Plating: | Gold Plating |

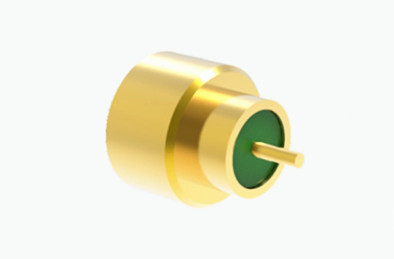

مصدوق بالذهب Kovar سبيكة الذهب مغلقة هرميتيكيا محدودة detent RF
واجهة SMP هي مرفق صغير يتناسب مع حجم مرفقات MMCX ولكنه يوسع نطاق عمله إلى نطاق ترددي واسع من DC إلى 40GHz.سلسلة SMP الارتباط تستخدم المكيفات العائمة من امرأة إلى امرأة، وغالبا ما يشار إليها باسم الرصاصات، مما يسمح بتراكم الألواح المجهزة مع وصلات PCB الذكور SMP. هذا البناء القوي،مقترنة بقدرتها على استيعاب كل من الاختلالات الإشعاعية والمحورية، يسهل اتصالات التزاوج العمياء. على هذا النحو ، يتم استخدامه على نطاق واسع في الوحدات المتكافئة ذات التردد العالي المصغرة حيث يكون التصميم المدمج والأداء عالي التردد أمرًا حاسمًا.
1الحجم المدمج: تم تصميم موصلات SMP لتكون مضغوطة للغاية ، مما يجعلها مثالية للاستخدام في التطبيقات المحدودة بالمساحة.
2الأداء العالي: يمكن لموصلات SMP دعم الترددات تصل إلى 40 غيغاهرتز ، مما يجعلها مناسبة لتطبيقات النطاق العريض.
3الاتصال بالشحن: تستخدم موصلات SMP نظام التزاوج بالشحن ، مما يسهل الاتصال والفك.
4خيارات واجهة متعددة: يوفر سدادة SMP خيارات واجهة مختلفة ، بما في ذلك الانفصال الكامل ، والانفصال المحدود ، والحفرة السلسة (مع الانفصال) ، لتلبية احتياجات الاتصال المختلفة.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
التطبيقات
1الطيران والفضاء: في صناعة الطيران والفضاء ، توجد عادةً وصلات SMP في أنظمة الاتصال في الطائرات والمركبات الفضائية وأنظمة الملاحة ،وأجهزة الأجهزة بسبب قدرتها على تحمل التغيرات الحرارية الشديدة والاهتزازات.
2الاتصالات السلكية واللاسلكية: قد تستخدم مكونات RF داخل البنية التحتية للاتصالات السلكية واللاسلكية، مثل المحطات الأساسية وأنظمة الهوائيات، موصلات SMP للحفاظ على جودة إشارة عالية.
3الاتصالات اللاسلكية: قد تستخدم الهواتف المحمولة والموجهات اللاسلكية وأجهزة الاتصالات اللاسلكية الأخرى موصلات SMP لربط الدوائر الداخلية عالية التردد.
4الإلكترونيات عالية التردد: أي جهاز إلكتروني يتطلب نقل إشارات عالية التردد، مثل أنظمة الرادار والاتصالات عبر الأقمار الصناعية ومعدات نقل البيانات عالية السرعة.قد تستخدم موصلات SMP.
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| رابط BNC RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
منتجات المكيفات الإناث إلى الإناث الأخرى من SMP:
1.
| رقم الطراز | الوصف |
| SMP-KK1 | محول SMP الأنثى إلى الأنثى بطول 26 مم |
2.
| رقم الطراز | الوصف |
| SMP-KK2 | محول SMP الأنثى إلى الأنثى بطول L=18.2mm |
| SMP-KK10 | محول SMP الأنثى إلى الأنثى بطول L=17.8mm |
3.
| رقم الطراز | الوصف |
| SMP-KK3 | محول SMP من امرأة إلى امرأة بطول L=8.1mm |
| SMP-KK8 | محول SMP الأنثى إلى الأنثى بطول L=7.75mm |
| SMP-KK22 | محول SMP من امرأة إلى امرأة بطول L=6.45mm |
| SMP-KK26 | محول SMP الأنثى إلى الأنثى بطول L=9.45mm |
| SMP-KK29 | محول SMP الأنثى إلى الأنثى بطول L=8.5mm |
| SMP-KK46 | محول SMP الأنثى إلى الأنثى بطول L=7.2mm |
| SMP-KK105 | محول SMP من امرأة إلى امرأة بطول L=25.5mm |
| SMP-KK106 | محول SMP الأنثى إلى الأنثى بطول L=8.6mm |
| SMP-KK117 | محول SMP الأنثى إلى الأنثى بطول L=14.65mm |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
