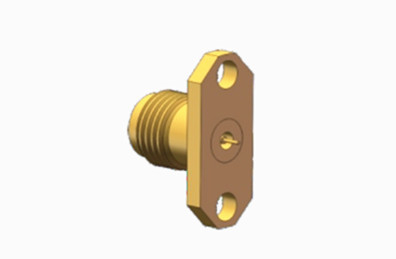

2.4 ملم نسائية نحاسية المصفوفة بالذهبية فلاش لوحة الاتصال للتردد العالي RF MMW Coaxial
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| البند: | موصل الموجة المليمترية | الجنس: | أنثى |
|---|---|---|---|
| المواد: | النحاس | الكلمات الرئيسية: | موصلات 2.4 مم MMW |
| طلاء: | مطلي بالذهب | طلب: | الترددات اللاسلكية |
| نوع الجهاز: | 2 فتحات موصل لوحة شفة | ||
| إبراز: | رابط مكوكي عالي التردد RF MMW,2.4 ملم ربط لوحة الجهاز الإناثية |
||
2.4 ملم نسائية نحاسية المصفوفة بالذهبية الجهاز اللاسلكي اللاسلكي RF MMW
تتكون مجموعة منتجات 2.4 ملم من موصلات موجة ملليمتر عالية الأداء (MMW) تعمل على ترددات تصل إلى 50 غيغاهرتز. باستخدام واجهة هوائية واتصال متداخل ،هذه الاتصالات تفتخر بخصائص مثل الحجم المدمج، خفيفة الوزن، وتردد التشغيل العالي، والاتصالات الآمنة. يتم استخدامها على نطاق واسع في قياسات الموجات الدقيقة عالية التردد وتطبيقات الموجات المليمترية.
ويتم تصميم الدوافع المتكافئة ذات الدقة 50 أوم 2.4 ملم للتطبيقات العالمية للأوتار الراديوية و الميكروويفبما في ذلك الاتصالات الخلوية والقمر الصناعيمن الصلب المقاوم للصدأ ، تم بناء هذه الموصلات لتحمل الاستخدام المتكرر.وهي مصممة مع الديالكترول الهوائي وتتضمن دعم بلاستيكي منخفض الخسارة للموصل المركزي، وتحسين أدائهم وطول عمرهم.

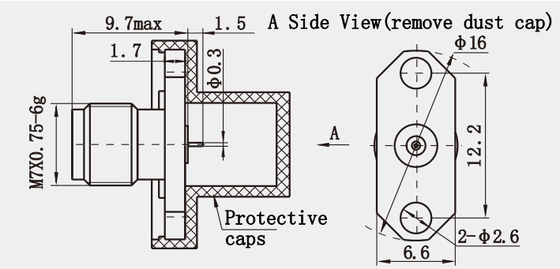

المواصفات(ملم):
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 150 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 500 VRMS (حد أقصى مستوى سطح البحر) |
|
نسبة موجة الجهد الثابت |
≤ 1.3 |
| مقاومة الاتصال | موصل المركز ≤ 4.0 مΩ |
| الموصل الخارجي ≤ 2.5 مΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن |
النحاس المصفوف بالذهب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
| خسارة الإدراج | < 0.04 sqrt ((f (((GHz)) ديسيبل |
| نطاق الحرارة | -65 °C~+165 °C |
| دبوس الاتصال | طلاء الذهب |
الخصائص:
تم تصميم هذا المرفق للتعامل مع نطاقات الترددات تصل إلى 50 جيجا هرتز ، مع عائق مميز يبلغ 50Ω. يستخدم موصل كهربائي لتحقيق نقل عالي الأداء. بالإضافة إلى ذلك ، يستخدم موصل الهواء المضاد للكهرباء لتحقيق التردد.انها متوافقة من الناحية الأبعاد مع SMA الحالية، 3.5 ملم، و 2.92 ملم، مما يسمح بالتركيب الدقيق ودمج الميزات المتفوقة لهذه التصاميم السابقة في واجهة الاتصال.مصدر هذا المرفق مصممة مع أربع فتحات، والتي تزيد من المرونة وتقلل من ارتداء الموصل الداخلي ، وبالتالي تعزيز موثوقية التشغيل.
التطبيق:
1معدات الاتصالات: بسبب أدائها الممتاز في الترددات العالية، يستخدم هذا المرفق على نطاق واسع في توصيل الهوائيات وأجهزة الاتصالات،ضمان الاستقرار والكفاءة في نقل الإشارة.
2أجهزة: في معدات الاختبار والقياس، يستخدم عادة رابط الموجة 2.4 ملم في محللي الشبكة، محللي الطيف،وأدوات أخرى عالية الدقة لضمان دقة القياسات.
3أنظمة RFID و SDR: تحديد الترددات الراديوية (RFID) وأنظمة الراديو المحددة برمجيًا (SDR) تتطلب موصلات ذات ترددات عالية وموثوقية ، حيث4mm موجة رابط أيضا يظهر أداء ممتاز.
