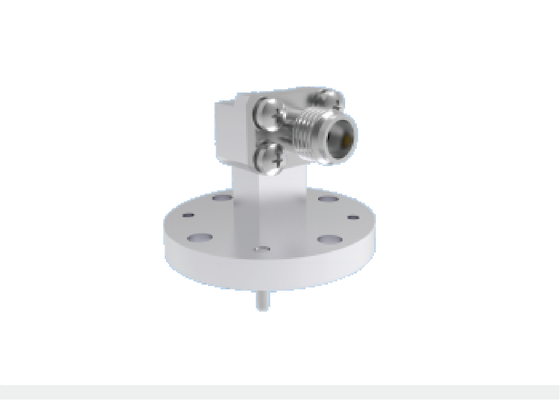

WR22 BJ400 توجيه موجات بزاوية مستقيمة إلى 2.4 ملم محول محوري 4 ثقوب حلقية فلينج جبل 23.9GHz-50.1GHz قطاعات توجيه موجات الفضاء الجوي

صورة كبيرة : WR22 BJ400 توجيه موجات بزاوية مستقيمة إلى 2.4 ملم محول محوري 4 ثقوب حلقية فلينج جبل 23.9GHz-50.1GHz قطاعات توجيه موجات الفضاء الجوي افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO 9001, ISO14001
رقم الموديل:	BTZH-P2K-1

شروط الدفع والشحن:

الحد الأدنى لكمية:	موك 10 قطع
الأسعار:	Depending on the quantity
تفاصيل التغليف:	1 قطعة/كيس بلاستيك؛ 100 قطعة/كرتون
وقت التسليم:	8-12 أسابيع بعد تلقي الدفع
شروط الدفع:	T / T أو LC
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	WR22 إلى محول محوري 2.4 مم	نموذج:	BTZH-P2K-1
نطاق التردد:	23.9 جيجا هرتز-50.1 جيجا هرتز	قائد المركز:	سبيكة النحاس ، طلاء الذهب
الموصل الخارجي:	سبائك الألومنيوم، لون الطبيعة الأكسدة الموصلة	بناء:	الزاوية اليمنى
ميناء محوري:	2.4 ملم	منفذ الدليل الموجي:	BJ400/WR22
طريقة جبل:	4 ثقوب جبل شفة مستديرة	VSWR:	.251.25
فقدان الإدراج:	≤0.25 ديسيبل	وزن:	≥16 جرام
إبراز:	توجيه الموجات WR22 إلى محول محوري 2.4 ملم , قطعة توجيه الموجات في الفضاء الجوي , 2.92ملم رابط RF مع قمة فلانج

وصف المنتج:

الدليل الموجي لمحول موجة 2.4 مم

تقوم شركة Elite Electronics بتصنيع محولات عالية الأداء من الدليل الموجي إلى المحوري من فئة الطيران والفضاء، والتي يتم توفيرها في بنائين أساسيين: تكوينات الإطلاق النهائي والزاوية اليمنى. تغطي خيارات الدليل الموجي المستطيل لدينا نطاق تردد واسع من 5.3 جيجا هرتز إلى 145 جيجا هرتز، وتمتد إلى مواصفات BJ / WR القياسية: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ260(WR34)، BJ320(WR28)، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ1200(WR8).

تتضمن الواجهات المحورية المتوفرة سلسلة SMA و2.92 مم و2.4 مم و1.85 مم و1.0 مم و0.8 مم، مع تصنيف كل منفذ دليل موجي لتشغيل النطاق الترددي الكامل عبر نطاق التردد المخصص له.

بفضل البناء الميكانيكي القوي، والبصمة المدمجة، وأداء التردد اللاسلكي المتسق الفائق، والوزن المنخفض أقل من 20 جرامًا، يتم نشر محولات تحويل دليل الموجات الفضائية الجوية الخاصة بنا على نطاق واسع في تطبيقات الفضاء الجوي للأقمار الصناعية والمركبات الفضائية.

البعد المخطط التفصيليمن موصلات الدليل الموجي WR22 إلى 2.4 مم:

رقم الموديل:BTZH-P2K-1

WR22 BJ400 توجيه موجات بزاوية مستقيمة إلى 2.4 ملم محول محوري 4 ثقوب حلقية فلينج جبل 23.9GHz-50.1GHz قطاعات توجيه موجات الفضاء الجوي 0

المزيد من موصلات الدليل الموجي،من فضلك لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات. |الحلول المخصصة المتاحة

التطبيقات:

شيان النخبة للإلكترونيات هي الشركة الرائدة في مجال حلول الربط البيني المنهجيتخدم بشكل رئيسي الفضاء والطيران والملاحة والرادار والاتصالات والقياس،إلكترونياتالحقول. يستخدم فخرنا عالي الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.

WR22 BJ400 توجيه موجات بزاوية مستقيمة إلى 2.4 ملم محول محوري 4 ثقوب حلقية فلينج جبل 23.9GHz-50.1GHz قطاعات توجيه موجات الفضاء الجوي 1

التعبئة والشحن

التعبئة والتغليف:

الالدليل الموجي WR 22 إلى المحوري 2.4 ممالموصلاتيتم تعبئتها بعناية في الكرتون لضمان حمايتها أثناء النقل.

WR22 BJ400 توجيه موجات بزاوية مستقيمة إلى 2.4 ملم محول محوري 4 ثقوب حلقية فلينج جبل 23.9GHz-50.1GHz قطاعات توجيه موجات الفضاء الجوي 2

شحن:

نقوم بشحن الالدليل الموجي WR22 إلى محوري 2.4 ممالموصلاتباستخدام خدمة بريد سريع موثوقة لضمان التسليم الآمن والسريع لعملائنا. سيحصل العملاء على رقم التتبع. بعد الشحن.

مقارنة منفذ الدليل الموجي

بي جيه (المعيار الصيني)	WR	التردد (جيجاهرتز)	العرض الداخلي	الارتفاع الداخلي	التكرار المشترك. فرقة
BJ70	WR137	5.38 ~ 8.17	34.85	15.8	نطاق C/X
BJ84	WR112	6.57~9.99	28.5	12.62	اكس باند
BJ100	WR90	8.20~12.50	22.86	10.16	اكس باند
BJ120	WR75	9.84~15.00	19.05	9.525	كو التردد المنخفض.
BJ140	WR62	11.90~18.00	15.8	7.9	فرقة كو
BJ180	WR51	15.80~24.00	12.95	6.48	كو عالية/K التردد المنخفض.
BJ220	WR42	18.00~26.50	10.67	5.33	فرقة K
BJ260	WR34	21.70~33.00	8.636	4.318	كا التردد المنخفض.
BJ320	WR28	26.50~40.00	7.112	3.556	كا
BJ400	WR22	33.00~50.00	5.69	2.845	كا عالية التردد. / ش
بي جيه500	WR19	39.20~59.60	4.775	2.388	نطاق يو/في
BJ620	WR15	50.00~75.00	3.759	1.88	الفرقة الخامس
بي جيه740	WR12	60.50~91.90	3.099	1.549	فرقة إي
BJ900	WR10	75.00~110.0	2.54	1.27	فرقة دبليو
BJ1200	WR08	92.20~140.0	2.032	1.016	فرقة F
