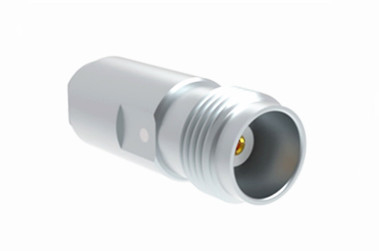

TNC ربط مكوكي RF للكابلات MF147A/MF147B
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | صوت عميق |
| معيار التصميم: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | TNC أنثى موصل محوري RF,MF147B ربط كوكسيال RF,ربط مكوكي راديوي سطحي مغلف بالنيكل,MF147B RF Coaxial Connector,Nickel Plated Surface RF Coaxial Connector |
||
TNC ربط مكوكي RF للكابلات MF147A/MF147B
منتج سلسلة TNC هو متغير متداخل لمصل BNC ، يتميز بآلية التزاوج المسمار-الخيط.ووحدات مقاومة للماء التي تحافظ على عائق ثابت 50 أوم، تعمل ضمن نطاق الترددات DC إلى 11 GHz. هناك نوعان من موصلات TNC: القطبية القياسية والعكسية.هذه الاتصالات ذات التكلفة الفعالة عادة ما تتضمن مكونات صب الصب والصبعلى الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الأداء ، إلا أنها مناسبة بشكل جيد لمجموعة واسعة من التطبيقات التجارية.يتم استخدام موصلات TNC على نطاق واسع في اتصالات الهوائيات ولديها تطبيقات متنوعة في أجهزة الطيران، الاتصالات، والقطاعات الصناعية العامة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |

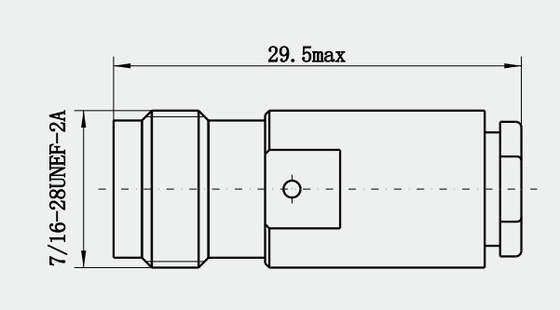

رسم مفصل
الخصائص:
1خسارة إدخال منخفضة: يقدم ضبابية إشارة ضئيلة جدًا مع مرور الإشارة ، وعادةً في تطبيقات الترددات العالية ، فإن خسارة الإدخال منخفضة ،مع تأثير ضئيل على دقة ودقة إرسال الإشارة.
2فقدان العودة العالي: مع فقدان العودة العالي (خسارة الانعكاس) ، يمكن أن يمنع بشكل فعال انعكاس الإشارة ، ويقلل من تداخل الإشارة والتشوه ،وتضمن استقرار وتوافق نقل الإشارة.
3مطابقة المعوقة الجيدة: المعوقة الشائعة هي 50Ω ، والتي تتوافق مع معظم أنظمة RF وتضمن اتساق نقل الإشارة.
التطبيق:
1المحطة الأساسية اللاسلكية: تستخدم لربط معدات المحطة الأساسية والهوائي لضمان نقل إشارات اللاسلكية بكفاءة. على سبيل المثال في بناء محطة أساسية 5G ،يمكن أن يضمن رابط TNC استقرار اتصال كابل RF المتزامن بين معدات محطة القاعدة والهوائي، بحيث يمكن إرسال وإستقبال الإشارات اللاسلكية بدقة وسريعة.
2معدات الشبكة: قد يستخدم الاتصال الذي ينطوي على جزء الاتصالات اللاسلكية في معدات الشبكة مثل الموجهات والمفاتيح مكونات TNC لتحقيق نقل البيانات وتبادلها.
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
