سلسلة TNC الإناث 4-حفرة فلانج RF رابط كوكسيال مع شريط ميكرو

صورة كبيرة : سلسلة TNC الإناث 4-حفرة فلانج RF رابط كوكسيال مع شريط ميكرو افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	الشركات عبر الوطنية-KFD118

شروط الدفع والشحن:

الحد الأدنى لكمية:	100
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	ويسترن يونيون ، L / C ، T / T

مفصلة وصف المنتج

اسم المنتج:	BNC RF Conector	طلاء:	النيكل مطلي
المدى الطويل:	500 دورة	مواد الاتصال:	النحاس ، BeCu
المواد:	النحاس	معيار التصميم::	IEC 60169-8
النوع:	مستقيم	الجنس:	أنثى
إبراز:	4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),جهاز اتصال مكوكي للفيروسات اللاسلكية,سلسلة TNC RF Coaxial Connector , Micro-strip RF Coaxial Connector , TNC Series RF Coaxial Connector

سلسلة TNC الإناث 4-حفرة فلانج RF رابط كوكسيال مع شريط ميكرو

رابط TNC ، المعروف أيضًا باسم رابط Bayonet Neill Concelman ، هو رابط RF مصغّر للاتصال السريع / فك الاتصال مصمم لاستخدام الكابلات المحاورية.يحتوي على اثنين من أدوات المسامير على المرفق الأنثوي، مما يسمح بالتزاوج مع ربع دورة فقط من محار الارتباط. تصلح موصلات TNC بشكل مثالي لإنهاء الكابلات المتجانسة المصغرة إلى شبه المصغرة (على سبيل المثال ، RG-58 ، RG-59 حتى RG-179 ،RG-316)يتم استخدامها عادة في الإذاعة والتلفزيون وغيرها من المعدات الإلكترونية الراديوية وأدوات الاختبار وإشارات الفيديو، وكانت ذات مرة شائعة لشبكات الكمبيوتر 10BASE2.توصيلات TNC متوفرة في كل من إصدارات 50 أوم و 75 أوم عائق لمطابقة عائق خصائص الكابلأنها تعمل بشكل جيد في تطبيقات ترددات الميكروويف المنخفضة، بما في ذلك الشاشات والشبكات المحلية، وأجهزة الاتصالات السلكية واللاسلكية، ومعدات الاختبار.هيكل المسامير يسمح بالانخراط السريع والانفصال ويمكن استبدالها مع الاتصالات الدولية من نفس النوعهذا التصميم يجعلها مناسبة لربط الكابلات المحاورية في معدات وأدوات الراديو المختلفة.

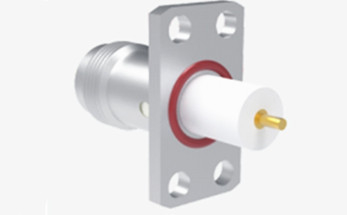

سلسلة TNC الإناث 4-حفرة فلانج RF رابط كوكسيال مع شريط ميكرو 0

المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50 أوم
نطاق التردد	DC ~ 4GHz
الجهد القياسي	500 VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	1500 VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥5000 MOhm
مقاومة الاتصال	الموصل الخارجي	≤2.0mOhm
	موصل مركزي	≤0.5mOhm
VSMR	≤1.3

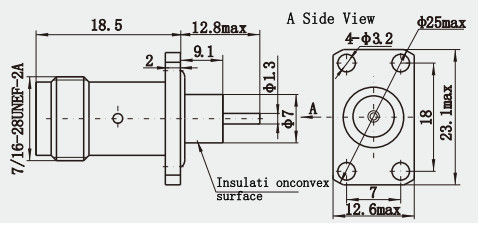

رسم المنتج

سلسلة TNC الإناث 4-حفرة فلانج RF رابط كوكسيال مع شريط ميكرو 1

الخصائص المادية والميكانيكية
مدرب المركز	الذكر/المغلق	النحاس	مغلفة بالذهب
	الإناث/المقبس	النحاس Sn-P	مغلفة بالذهب
الاتصال بالمرونة	برونز البريليوم		ملفوفة بالنيكل
الغلاف / السكن	النحاس، الفولاذ المقاوم للصدأ		ملفوفة بالنيكل
عازلات	PTFE
حلقة الختم	مطاط السيليكون
المدى الطويل	500 دورة

متوافقة مع RoHS	نعم..
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة التزاوج	0.6N أقصى
قوة فك الارتباط	0.6 N max

مواصفات البيئة:

درجة حرارة العمل	-45 إلى +85 درجة مئوية
تصنيف الملكية الفكرية (متزاوج)	IP67

الخصائص:
1أداء عالي التردد: يمكن أن تعمل في نطاق تردد أعلى لتلبية متطلبات تكنولوجيا الاتصالات الحديثة لنقل البيانات عالية السرعة.وتغطي نطاق ترددها العامل عادة نطاقا من بضعة غيغاهرتز إلى عشرات غيغاهرتز، وهو مناسب لنقل الإشارات عالية التردد مثل الموجات الدقيقة والموجات المليمترية.
2خسارة منخفضة: فقدان الموصل وخسارة الديالكترونية لخط الشريط الصغير منخفضة نسبيًا ، مما يجعل خسارة الطاقة للإشارة في عملية النقل صغيرة ،يضمن جودة الإشارة وكفاءة الإرسال، وتحسين الأداء العام للنظام.

التطبيق:
1اتصال المعدات التجريبية: في مختبرات مؤسسات البحوث العلمية والجامعات ، يتم استخدام موصلات TNC لربط مختلف المعدات التجريبية ،مثل محللات الطيفتحليلات الشبكة، مولدات الإشارات، الخ لدعم نقل وقياس إشارات الترددات العالية وتلبية احتياجات الباحثين لإجراء مجموعة متنوعة من البحوث التجريبية.
2اتصال معدات التدريس: في تعليم المعلومات الإلكترونية وغيرها من التخصصات ذات الصلة، يمكن استخدام موصلات TNC لربط معدات التدريس التجريبية.مثل صندوق تجربة مبدأ الاتصال، مربع تجربة الدوائر الإلكترونية، الخ لمساعدة الطلاب على فهم أفضل وإتقان المعرفة والمهارات ذات الصلة.

ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
