مكعب بالنيكل TNC من امرأة إلى امرأة 4 ثقوب فلانج RF رابط محوري
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم: | IEC 60169-17 | النوع: | مستقيم |
| إبراز: | 4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),رابط مكوكي RF مطلي بالنيكل,Nickel Plated RF Coaxial Connector |
||

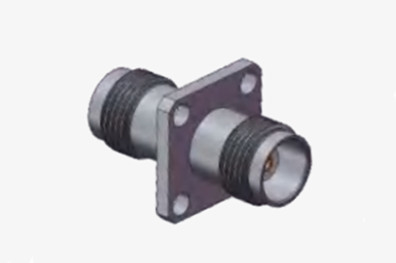

مكعب بالنيكل TNC من امرأة إلى امرأة 4 ثقوب فلانج RF رابط محوري
منتج سلسلة TNC هو متغير متداخل من رابط BNC ، يتميز بآليته المزدوجة للخيوط المسمارية.وحدة مقاومة للماء مصممة للحفاظ على عائق متسق من 50 أوم وتعمل ضمن نطاق الترددات DC إلى 11 GHzهناك نوعان من اتصالات TNC: القطبية القياسية والقطبية العكسية. عادة ما يحتوي هذه الاتصالات ذات التكلفة الفعالة على مكونات صب ومصنوعة.في حين أن أدائهم قد لا يطابق أداء المنتجات الصناعية أو عالية الأداء، فهي مناسبة بشكل جيد لمجموعة واسعة من التطبيقات التجارية. يتم استخدام موصلات TNC على نطاق واسع في اتصالات الهوائيات ولديها تطبيقات متنوعة في أجهزة الطيران والاتصالاتو مختلف القطاعات الصناعية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |

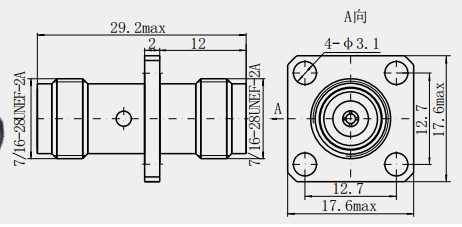

رسم مفصل
الخصائص:
للكفاءة الكهربائية
1نطاق ترددي واسع: قادر على تحمل ترددات تصل إلى 11GHz ، وبعض التصاميم الدقيقة يمكن أن تطبق حتى 18GHz ،والتي يمكن أن تلبي احتياجات مجموعة متنوعة من سيناريوهات التطبيق عالية التردد.
2مطابقة المعوقة الجيدة: المعوقة المشتركة من 50Ω ضرورية لضمان استقرار وأداء نقل الإشارة،الذي يقلل من انعكاس الإشارة وتشويهها ويضمن دقة نقل الإشارة.
3خسارة إدخال منخفضة: خسارة إدخال منخفضة تعني أن الإشارات التي تمر عبر المرفق ستقدم فقط كمية صغيرة من ضعف الإشارة ،الذي له تأثير ضئيل على دقة ودقة إرسال الإشارةخاصة في التطبيقات عالية التردد.
التطبيق:
مجال التواصل
1محطة قاعدة الاتصالات اللاسلكية: في محطات قاعدة الاتصالات المتنقلة ، يتم استخدام محولات TNC لربط مكونات RF المختلفة ، مثل الهوائيات والمرشحات ومضخات الطاقة وهلم جرا.بسبب أدائها الكهربائي الجيد والمتانة الميكانيكية، يمكن أن يضمن نقل ثابت لإشارات التردد العالي، والحد من فقدان الإشارة والتداخل، وتحسين جودة الاتصال وتغطية المحطة الأساسية.يتم تكييف واجهة الهوائية للمحطة الأساسية مع كابل التغذية لضمان إرسال واستقبال إشارة فعالين.
2نظام الاتصال بالميكروويف: في الاتصال بالميكروويف،يمكن استخدام محولات TNC لربط مكونات نقل مختلفة مثل الموجهات الموجيّة والكابلات المتكافئة لتحقيق نقل وتوزيع إشارات الميكروويفيمكن أن يضمن هيكل الاتصال المتداخل عالي الدقة اتصال جيد تحت التردد العالي ، والحد من VSWR وتحسين كفاءة نقل إشارات الميكروويف ،والذي يستخدم عادة في محطات موجات الميكروويف، محطات أرضية للاتصالات عبر الأقمار الصناعية وغيرها من المعدات.
3نظام التلفزيون الكابل: موزع إشارة شبكة التلفزيون الكابل، الفرع وغيرها من المعدات، غالبا ما تستخدم محول TNC لربط الكابل المحوري، وتوزيع إشارة التلفزيون إلى مختلف محطات المستخدم.محول TNC مقاوم للماءأداء مقاوم للغبار وأداء كهربائي مستقر ، يمكن أن تتكيف مع الظروف البيئية الخارجية والداخلية وغيرها من الظروف البيئية المعقدة ،لضمان أن الجودة العالية لنقل إشارات التلفزيون الكابل.
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
