المكيف الـ TNC الذكور إلى الذكور

صورة كبيرة : المكيف الـ TNC الذكور إلى الذكور افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	TNC-JJ

شروط الدفع والشحن:

الحد الأدنى لكمية:	100
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)

مفصلة وصف المنتج

اسم المنتج:	TNC Conector	طلاء:	النيكل مطلي
عائق:	50Ω	المدى الطويل:	500 دورة
مواد الاتصال:	النحاس ، BeCu	المواد:	صوت عميق
معيار التصميم:	IEC 60169-17	النوع:	مستقيم
إبراز:	محولات الجهاز اللاسلكي اللاسلكي,محول رابط TNC RF Coaxial , TNC RF Coaxial Connector Adapter

المكيف الـ TNC الذكور إلى الذكور

سلسلة TNC تمثل نظيرًا متداخلًا لموصول BNC ، وتتميز بخيوط ملفوفة للاتصال الآمن.هذه الوحدات تحافظ على عائق متسق من 50 أوم عبر طيف الترددات DC-11 GHzمتوفرة في القطبية القياسية والعكسية، وهي مصنوعة من المواد الصب والصب الصلبة، وتحقيق توازن بين التكلفة والأداء.على الرغم من أنها قد لا تنافس التميز من الموصلات الصناعية الصف، إن قدرتها على التكلفة تجعلها خيارًا شائعًا للمشاريع التجارية. التطبيقات المتكررة في أنظمة الهوائيات والإلكترونيات الجوية والاتصالات والمجالات الصناعية الأوسع ،أجهزة التوصيل TNC أثبتت تنوعها وموثوقيتها.

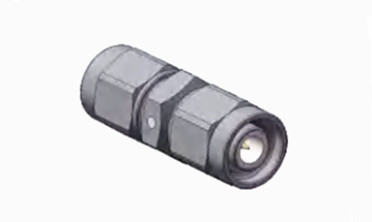

المكيف الـ TNC الذكور إلى الذكور 0

المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 4GHz
الجهد القياسي	2500VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	750VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥2000MΩ
مقاومة الاتصال	الموصل الخارجي	≤6mΩ
	موصل مركزي	≤1.5mΩ
VSMR	≤1.3

المواصفات الميكانيكية

معيار التصميم	IEC 60169-17
متوافقة مع RoHS	نعم..
إنهاء الاتصال بالمركز	إضرب
إنهاء الاتصال الخارجي	إضرب
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة التزاوج	13.6N أقصى
قوة فك الارتباط	13.6N أقصى

مواصفات البيئة:

درجة حرارة العمل	-30 إلى +70 درجة مئوية
تصنيف الملكية الفكرية (متزاوج)	IP64

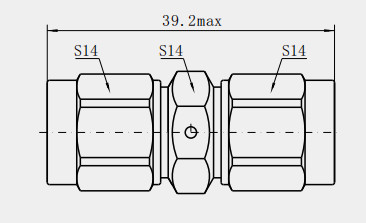

رسم مفصل
المكيف الـ TNC الذكور إلى الذكور 1

الخصائص:
1مقاومة للتآكل و مقاومة للغبار: مع خصائص مقاومة للتآكل ، ودائمة و مقاومة للغبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية وتطويل عمرها.
2مقاومة الاهتزاز القوية: مع مقاومة الاهتزاز الجيدة،أنها مناسبة لمعدات الاتصالات المحمولة في ظل ظروف الاهتزاز لضمان أن المعدات لا تزال قادرة على العمل بشكل طبيعي في بيئة الاهتزاز.
3- متانة جيدة للتزاوج: قادرة على تحمل ما لا يقل عن 500 عملية إغلاق وإزالة دون تلف،وهو مهم بشكل خاص في التطبيقات التي تتطلب اتصال متكرر وقطع الاتصال.
4قابلة للتكيف مع مجموعة واسعة من أنواع الكابلات: متوافقة مع مجموعة واسعة من كابلات RG الموحدة الشائعة ، مثل RG58 ، RG59 ، RG142 ، إلخ ، مما يوفر المزيد من الخيارات.
5خيارات التثبيت المتعددة: يوفر كل من الأشكال الذكورية والإناثية، فضلا عن خيارات التثبيت المستقيمة والزاوية اليمنى لاستيعاب بيئات التثبيت المختلفة وقيود المساحة،تسهيل التكامل في أجهزة وأنظمة مختلفة.

التطبيق:
1نظام الاتصالات في الطائرات: في نظام الاتصالات في الطائرات والأقمار الصناعية والمركبات الأخرى ، يتم استخدام محولات TNC لربط معدات اتصالات مختلفة وهوائيات ،مثل أجهزة الراديو في الهواء، محطات الاتصالات عبر الأقمار الصناعية وهلم جرا. نظرا لبيئة الفضاء على موثوقية واستدامة متطلبات المكونات عالية للغاية، هيكل متكامل TNC صلبة،مقاومة جيدة للاهتزاز والصدمات، بحيث يمكن أن يكون في عملية الإقلاع والطيران والهبوط للطائرة للحفاظ على نقل إشارة مستقرة، لضمان أن مركز التحكم في الطائرة والأرض،وكذلك الاتصالات الطائرة الأخرى بين السلسة.
2نظام الرادار: يحتاج نظام الرادار إلى استخدام عدد كبير من موصلات RF لنقل إشارات التردد العالي ، ويمكن استخدام محولات TNC لمرسلي الرادار ،المستقبلات والهوائيات بين اتصالأداؤه الكهربائية عالية الدقة وتأثيرها الحاجز الجيد يمكن أن يقلل من تسرب الإشارة والتداخل وتحسين دقة الكشف وضوح الرادار.
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
