TNC إمرأة الزاوية اليمنى 4-حفرة فلانج ربط RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | المدى الطويل: | 500 دورة |
| مواد الاتصال: | النحاس ، BeCu | المواد: | النحاس |
| معيار التصميم: | IEC 60169-17 | النوع: | رع |
| إبراز: | رابط TNC الإناث RF,4 ثقوب فلانج ربط RF,موصل Microstrip RF,4-hole Flange RF Connector,Microstrip RF Connector |
||

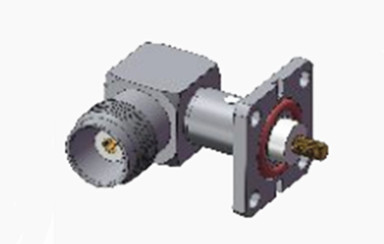

TNC إمرأة الزاوية اليمنى 4-حفرة فلانج ربط RF مع Microstrip
منتج سلسلة TNC هو مشتق متداخل من موصل BNC ، يحتوي على خيوط ملفوفة للاتصال الآمن.وتحافظ الوحدات المقاومة للماء على عائق ثابت من 50 أوم وتعمل ضمن نطاق ترددات DC إلى 11 GHzهناك نوعان أساسيان من موصلات TNC: القطبية القياسية والعكسية.هذه الاتصالات ذات التكلفة الفعالة مناسبة بشكل جيد لمجموعة متنوعة من الاستخدامات التجاريةعلى الرغم من أن أدائها قد لا تنافس المنتجات الصناعية أو عالية الأداء ، إلا أنها تستخدم عادةً في اتصالات الهوائيات ولديها العديد من التطبيقات في أجهزة الطيران والاتصالاتوالصناعة العامةبالإضافة إلى ذلك ، تتوفر أيضًا أشكال القطبية العكسية و 75 أوهم من مكونات TNC.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |

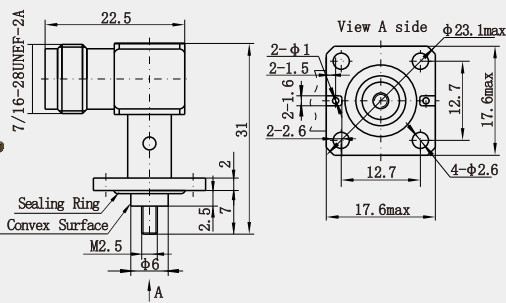

رسم مفصل
الخصائص:
القدرة القوية على التكيف مع البيئة
1مجموعة واسعة من درجات الحرارة: يمكن أن تعمل في مجموعة واسعة من درجات الحرارة، عموما قادرة على التكيف مع درجة حرارة المحيط من -55 ° C إلى + 125 ° C،وبعض المنتجات يمكن حتى استخدامها في درجات حرارة أعلى أو أقل، مما يجعل محول TNC يمكن تطبيقه على مجموعة متنوعة من الظروف المناخية المختلفة واستخدام البيئة.
2أداء الختم الجيد: مع الختم الجيد ، يمكن أن يمنع الرطوبة والغبار والمواد الخارجية الأخرى من دخول المرفق ،وبالتالي حماية موثوقية واستقرار الاتصال وتحسين عمر الخدمة، مناسبة بشكل خاص للبيئات الخارجية أو الرطبة والغبارية وغيرها من البيئات القاسية.
التطبيق:
مجال الطيران والفضاء
1نظام الاتصالات في الطائرة: في الطائرات، يمكن استخدام محولات TNC لربط معدات الاتصالات في الطائرة ومعدات الملاحة والهوائيات، إلخ.لتحقيق الاتصال والملاحة بين الطائرات ومراكز التحكم الأرضية والطائرات الأخرى، وضمان سلامة وسلاسة الرحلات.
2نظام الاتصالات عبر الأقمار الصناعية: في نظام الاتصالات عبر الأقمار الصناعيةتستخدم محولات TNC لربط معدات الاتصال والهوائيات على الأقمار الصناعية لتحقيق الاتصال بين الأقمار الصناعية والمحطات الأرضية، يوفر اتصال موثوق به للاتصالات عبر الأقمار الصناعية.
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
