اتصال نحاس BMA مقاوم للمياه الإناث مستقيم RF رابط كوكسيال لتطبيقات الميكروستريب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| إبراز: | تطبيقات الشريط المجهر,عازل المياه الإناث المستقيم RF رابط كوكسيال,الاتصال الراديوي اللاصق الواسع,Waterproof Female Straight RF Coaxial Connector,Brass Contact RF Coaxial Connector |
||

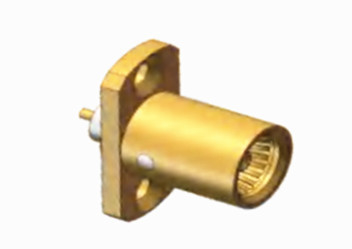

BMA عازل المياه النسجي النحاس المستقيم RF الموصول الكوكسي مع Microstrip
الموصلات من سلسلة BMA تنتمي إلى فئة العمى ، متوافقة مع معيار IEC1169-33.ضمان اتصال موثوق به وخصائص ميكانيكية وكهربائية ممتازةمع مزايا مثل العائمة المحورية والشعاعية، والحجم المدمج، والبناء خفيف الوزن، فإنها تتفوق في تطبيقات الميت العمياء داخل الهيكل والخزانات.هذه الموصلات تستخدم في كثير من الأحيان للاتصالات الوحدة أثناء تجميع الهيكل والخزانة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 4GHz | |
| الجهد القياسي | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2.0mOhm |
| موصل مركزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
تفاصيل المنتج:
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.58N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -45 إلى +155 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP67 |
الخصائص:
1أداء ميكانيكي وكهربائي ممتاز: موصلات BMA لديها مقاومة اتصال منخفضة بين الموصلات الداخلية والخارجية، مقاومة عزل عالية، وانخفاض VSWR،والتي يمكن أن تضمن استقرار وموثوقية نقل الإشارة.
2مجموعة واسعة من التطبيقات: يتم استخدام موصلات BMA على نطاق واسع في مختلف الاتصالات المتبادلة في المنتجات الكاملة المنقسمة ، مثل الألواح عالية السرعة عالية الكثافة والخطوط الخلفية ،أنظمة الإشارة الرقمية عالية السرعة، أنظمة رادار المراحل المتعددة، المرافق الراديوية و مجموعات المرافق الخلفية، وهلم جرا.
التطبيق:
يلعب دورا هاما في الاتصالات والملاحة والرادار وغيرها من أنظمة الطائرةربط المعدات الإلكترونية على متن الطائرة والهوائيات لضمان نقل المعلومات وروابط الاتصال أثناء الرحلةوبسبب حجمه الصغير ووزنه الخفيف وأدائه الممتاز، يمكنه تلبية المتطلبات الصارمة للاتصالات في مجال الطيران.
في الاتصالات عبر الأقمار الصناعيةيمكن استخدام رابط BMA لربط معدات الاتصال على القمر الصناعي والمعدات على محطة التحكم الأرضية لضمان الاتصال المستقر بين القمر الصناعي والأرض.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
