BMA الذكور 2 حفرة فلانج RF رابط كوكسيال لPCB جبل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| إبراز: | رابط BMA RF Coaxial,ربط مكوكي لـ PCB Mount RF,PCB Mount RF Coaxial Connector |
||

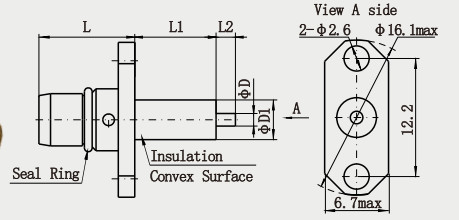

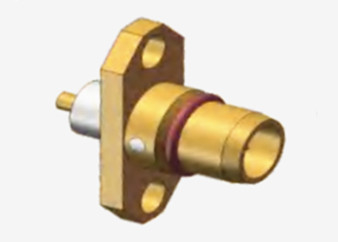

BMA الذكور 2 حفرة فلانج RF رابط كوكسيال لPCB جبل
اتصالات سلسلة BMA تتوافق مع معيار IEC1169-33 وتتميز بتصميم ورق رباعي فريد ،الذي يضمن اتصال موثوق به مع أداء ميكانيكي وكهربائي استثنائيهذه الاتصالات تجمع بين مزايا كل من القدرات العائمة المحورية والشعاعية ، وتتطلب مساحة ضئيلة لكل وحدة ، وتتميز ببناء خفيف الوزن.فهي مناسبة بشكل مثالي لتطبيقات العمياء التي تنطوي على الهيكل والخزانات، تستخدم عادة في اتصالات الوحدات أثناء تجميع الهيكل والخزانة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 4GHz | |
| الجهد القياسي | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2.0mOhm |
| موصل مركزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
تفاصيل المنتج:
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.58N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -45 إلى +155 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP67 |
الخصائص:
1تصميم هيكلي معقول: هيكليا هو شكل دفع في سلسلة SMA، وتعتمد واجهة الواجهة واجهة الهواء، وهذا التصميم يساعد على تقليل حجم ووزن المصل,مع الحفاظ على أداء كهربائي جيد
2موثوقية عالية: مع حياة ميكانيكية عالية ، عادة ما تصل إلى 500 مرة أو أكثر ، يمكن أن تضمن الاستقرار والموثوقية في الاستخدام طويل الأجل للعملية.
3مجموعة واسعة من التطبيقات: مناسبة لمجموعة متنوعة من اتصالات دائرة الميكروويف، وخاصة للهيكل، والخزانات، وإدخال العمى والإغلاق،تساعد على تعديل نظام الرادار وغيره من الأنظمة الكاملة، وقد استخدمت على نطاق واسع في الداخل والخارج.
التطبيق:
1أدوات الاختبار والقياس: في أدوات الاختبار الراديوية، مثل محللي الطيف، محللي الشبكات، مولدات الإشارات، الخ.يتم استخدامها لربط إشارة الترددات الراديوية بين الجهاز الخاضع للاختبار وأداة الاختبار.أدائها الكهربائي الدقيق وخصائص الاتصال المستقرة يمكن أن تضمن دقة وموثوقية نتائج الاختبار وتساعد على تحسين كفاءة ودقة الاختبار والقياس.
2أجهزة إنترنت الأشياء: مع تطوير إنترنت الأشياء، يحتاج عدد كبير من أجهزة الاستشعار ووحدات الاتصال اللاسلكية إلى الاتصال بالشبكة.يمكن استخدام موصلات RF الجماعية BMA microstrip لربط وحدات RF في أجهزة IoT باللوحة الأم، تحقيق الاتصالات اللاسلكية ونقل البيانات بين الأجهزة، وتوفير حل اتصال موثوق به لتطبيقات إنترنت الأشياء.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
