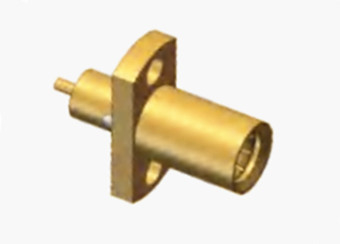

ربط RF ذو الأداء العالي SBMA الإناث لـ PCB

صورة كبيرة : ربط RF ذو الأداء العالي SBMA الإناث لـ PCB افضل سعر

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
Model Number:	SBMA-KFD1

شروط الدفع والشحن:

Minimum Order Quantity:	100
الأسعار:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)

مفصلة وصف المنتج

Product name:	SBMA RF Conector	Plating:	Nickel / Gold Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 1169-33
Type:	Straight	Gender:	Female
إبراز:	موصلات الراديو اللاسلكي,ربط RF SBMA الإناث,رابط RF عالي الأداء , SBMA Female Flange Mount RF Connector , High Performance RF Connector

ربط RF ذو الأداء العالي SBMA الإناث لـ PCB

تشكل سلسلة SBMA نوعًا مخفّضًا من سلسلة موصلات BMA المتجانسة ، والتي تشتهر بوظائفها العمياء. تقدم هذه الموصلات عرضًا نطاقًا نطاقًا متزايدًا وتحتل أقل مساحة,تتماشى تماما مع احتياجات أجهزة الميكروويف

ربط RF ذو الأداء العالي SBMA الإناث لـ PCB 0

المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50 أوم
نطاق التردد	DC ~ 40GHz
الجهد القياسي	170 VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	500 VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥2000MOhm
مقاومة الاتصال	الموصل الخارجي	<=2mOhm
	موصل مركزي	<=6 موم
VSMR	≤1.25
خسارة الإدراج	≤0.30dB

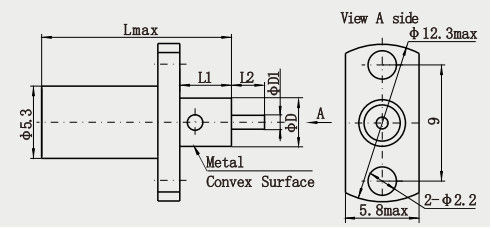

تفاصيل المنتج
ربط RF ذو الأداء العالي SBMA الإناث لـ PCB 1

الخصائص المادية والميكانيكية
مدرب المركز	الذكر/المغلق	النحاس	مغلفة بالذهب
	الإناث/المقبس	النحاس Sn-P	مغلفة بالذهب
الاتصال بالمرونة	برونز البريليوم		ملفوفة بالنيكل
الغلاف / السكن	النحاس، الفولاذ المقاوم للصدأ		ملفوفة بالنيكل
عازلات	PTFE
حلقة الختم	مطاط السيليكون
المدى الطويل	500 دورة

متوافقة مع RoHS	نعم..
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة التزاوج	0.6N أقصى
قوة فك الارتباط	0.6 N max

مواصفات البيئة:

درجة حرارة العمل	-65 إلى +165 درجة مئوية
تصنيف الملكية الفكرية (متزاوج)	IP64

الخصائص:
1وظيفة التزاوج العمياء:
إنه نوع من وصلات التزاوج المكفوفة، مناسبة للتزاوج المكفوف للهيكل والخزانات، والتي يمكن توصيلها وإزالتها بسرعة دون محاذاة دقيقة،والتي تساعد على التشكيل الصغير والتجميع السريع للرادار وغيره من الأنظمة الكاملة، وتحسين كفاءة التجميع.
2درجة عالية من التوحيد:
وفقًا لمعايير الإنتاج القياسية وحجم المنتج والأداء وغيرها من المعايير الواضحةلضمان التوافق والتبادل بين موصلات SBMA التي ينتجها مصنعون مختلفون.

التطبيق:

مجال الطيران:

تتطلب أنظمة الطيران على الطائرات استخدام عدد كبير من موصلات RF لربط أجهزة إلكترونية مختلفة ، مثل أنظمة الاتصالات وأنظمة الملاحة وأنظمة الرادار ، إلخ.مع تصغيرها، خفيفة الوزن، وأداء عالي،الاتصالات SBMA قادرة على تلبية المتطلبات الصارمة للاتصالات في مجال الطيران وتوفير اتصالات موثوقة للأجهزة الإلكترونية للطائرة.
في المركبات الفضائية ، يمكن استخدامها أيضًا لربط المعدات الإلكترونية في أجزاء مختلفة من المركبة الفضائية لضمان نقل الإشارات والتشغيل الطبيعي للمعدات في بيئة الفضاء.

ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
