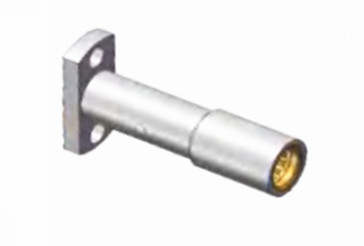

SBMA الإناث 2 حفرة فلنج الفولاذ المقاوم للصدأ ربط مكوكسي RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SBMA RF Conector | طلاء: | نيكل / مطلية بالذهب |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | الفولاذ المقاوم للصدأ | معيار التصميم:: | IEC 1169-33 |
| النوع: | مستقيم | الجنس: | أنثى |
| إبراز: | 2 حفرة فلانج ربط RF كوكسيال,ميكروستريب RF Coaxial Connector,رابط كوكسيال من الفولاذ المقاوم للصدأ,Microstrip RF Coaxial Connector,Stainless Steel RF Coaxial Connector |
||
SBMA الإناث 2 حفرة فلنج الفولاذ المقاوم للصدأ ربط مكوكسي RF مع Microstrip
تمثل سلسلة SBMA نسخة مخفضة من سلسلة BMA من موصلات المحورية وتعمل أيضًا كموصلات متطابقة عمياء.فهي تقدم ميزة عرض النطاق الترددي الممتاز وعامل الشكل المدمج، مما يجعلها مناسبة لاحتياجات تصغير وتعديل أجهزة الميكروويف.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥2000MOhm | |
| مقاومة الاتصال | الموصل الخارجي | <=2mOhm |
| موصل مركزي | <=6 موم | |
| VSMR | ≤1.25 | |
| خسارة الإدراج | ≤0.30dB | |
تفاصيل المنتج
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.6N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -65 إلى +165 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |
الخصائص:
1نطاق درجة حرارة واسع: يمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة من -55 °C إلى + 125 °C وحتى بعض المنتجات يمكن أن تتحمل درجات حرارة أعلى،مثل اتصالات الإطار المعدني AVIC Optronics J16 في سلسلة SBMA، نطاق درجة الحرارة تصل إلى -55 ~ + 125 °C، والتي يمكن أن تتكيف مع مجموعة متنوعة من الظروف البيئية القاسية.
2أداء جيد ضد الماء والغبار: بعض موصلات SBMA لديها درجة معينة من مقاومة الماء والغبار القدرة على منع الرطوبة،الغبار والمواد الخارجية الأخرى في الداخل الاتصال، مما يؤثر على أدائها وعمر خدمتها.
التطبيق:
1نظام الاتصال في الطائرة: يحتاج نظام الاتصال في الطائرة إلى استخدام موصلات عالية الأداء لضمان استقرار وموثوقية نقل الإشارة.خصائص صغر الوزن وخفيفة الوزن لموصلات SBMA تجعلها مناسبة للبيئة المحدودة في المساحة على متن الطائرة، ويمكن توصيلها بنظام الملاحة للطائرة، ونظام الاتصالات، ونظام الرادار وما إلى ذلك، لضمان سلامة رحلة الطائرة والاتصالات السلسة.
2نظام الاتصال بالأقمار الصناعية: نظام الاتصال على الأقمار الصناعية هو مفتاح التشغيل العادي للقمر الصناعي ، حيث يلعب رابط SBMA دورًا مهمًا.يمكنه ربط جميع أنواع معدات الاتصال على القمر الصناعي، لتحقيق الاتصال بين القمر الصناعي والمحطة الأرضية والقمر الصناعي الآخر، وضمان نقل البيانات ووظيفة الاتصال من القمر الصناعي للعب بشكل طبيعي.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
