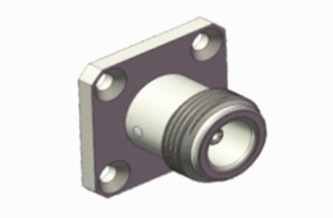

N إمرأة 4 ثقوب فلانج RF رابط كوكسي مع ميكروستريب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | n type RF Coaxial Cable Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50 أوم | نطاق التردد: | DC ~ 11 جيجا هرتز |
| نوع الكابل: | .141 ، SFT-50-3-1 | الجنس: | أنثى |
| المواد: | النحاس |
N إمرأة 4 ثقوب فلانج RF رابط كوكسي مع ميكروستريب
الاتصالات من النوع N هي اتصالات محورية مقترنة بالخيوط ، والتي تمتلك قدرة ممتازة على مكافحة الاهتزاز والخصائص الكهربائية. نطاق تردداتها النموذجي يصل إلى 11 غيغاهرتز.هذه الموصلات مناسبة لأنواع مختلفة من كابلات RF وتستخدم عادة في الطيران، الطيران والفضاء، الرادار، الاتصالات اللاسلكية، الطبية، الميكروويف والرقمية، فضلا عن أدوات الاختبار والقياس.ونحن نقدم خدمات تخصيص لمختلف أنواع N الموصلات والمحولات وفقا لمتطلبات العملاء المحددة، بما في ذلك زاوية مستقيمة أو مستقيمة، خيارات التثبيت على الجهاز أو الجدار.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

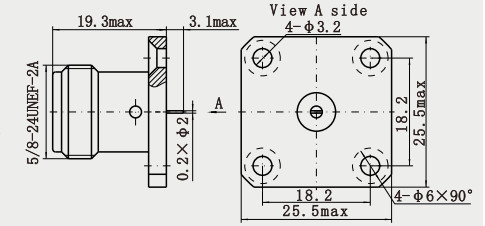

الخطوط العريضة الرسم ((ملم) من N إمرأة 4 ثقوب فلانج RF رابط كوكسي مع ميكروستريب
الخصائص:
1. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة وتضمن استقرار وموثوقية الإشارة.
2• متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ).) ولها عمر خدمة طويل.
3تعارض الخصائص اختياري: تعارض الخصائص له نوعان أساسا، 50Ω و 75Ω، والذي يستخدم 50Ω على نطاق واسع في الاتصالات المتنقلة والبيانات اللاسلكية، ونظام الاتصال، وما إلى ذلك.و 75Ω تستخدم بشكل رئيسي في نظام التلفزيون الكابل.
التطبيقات:
1نظام الاتصالات للطائرات: في نظام الاتصالات للطائرات والأقمار الصناعية وغيرها من الطائرات،يتم استخدام موصلات النوع N لربط معدات الاتصال المختلفة والهوائيات لتحقيق الاتصال بين الطائراتمركز التحكم الأرضي والطائرات الأخرى.خصائص مكافحة الاهتزاز والصدمات يمكن أن تتكيف مع البيئة المعقدة للطائرة في عملية الطيران وضمان التشغيل المستقر لنظام الاتصالات.
2نظام الرادار: في نظام الرادار في مجال الفضاء الجوي ، يتم استخدام موصلات النوع N لربط أجهزة إرسال الرادار والمستقبلات والهوائيات والمكونات الأخرى لنقل إشارات الرادار.لأن نظام الرادار يحتاج للعمل في بيئة كهرومغناطيسية معقدة، أداء الحماية من المرفق يتطلب أداء عال.الغلاف المعدني للاتصال من النوع N يمكن أن تمنع بشكل فعال التداخل الكهرومغناطيسي الخارجي وضمان نقل طبيعي لإشارات الرادار.
فئة المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| رابط RF MCX/MMCX |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| وصلة SMP/SSMP RF |
| وصلة SMA/SSMA RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| توجيه الموجات إلى محول مكافئ |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N أجهزة الاتصال، إذا لم يتم العثور على الاتصالات التي تستخدمها، يرجى الاتصال بنا مع تفاصيل..
