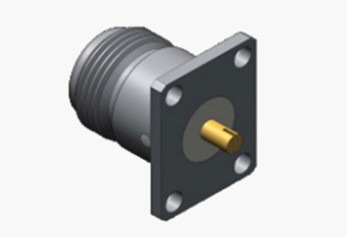

N إصدار نسائي من النحاس مع ربط RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | n type RF Coaxial Cable Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50 أوم | نطاق التردد: | DC ~ 11 جيجا هرتز |
| نوع الكابل: | .141 ، SFT-50-3-1 | الجنس: | أنثى |
| المواد: | النحاس |
N إصدار نسائي من النحاس مع ربط RF مع Microstrip
الاتصالات من النوع N هي الاتصالات المتجانسة مع التوصيل المتداخل ، والمعروفة بقدراتها الممتازة لمكافحة الاهتزاز والأداء الكهربائي.عادة ما يدعمون ترددات تصل إلى 11 غيغاهرتز ومتوافقة مع أنواع مختلفة من كابلات RFيتم استخدام هذه الموصلات عادة في تطبيقات مثل الطيران والفضاء الجوي والرادار واللاسلكي والطبية وميكروويف والاتصالات الرقمية ، وكذلك أدوات الاختبار والقياس.نحن نقدم خدمات تخصيص لمجموعة متنوعة من الاتصالات والمتحولات من النوع N لتلبية المتطلبات الخاصة لعملائنا، بما في ذلك التكوينات المستقيمة أو الزاوية المستقيمة، خيارات تركيب الجهاز أو تركيب الحاجز.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

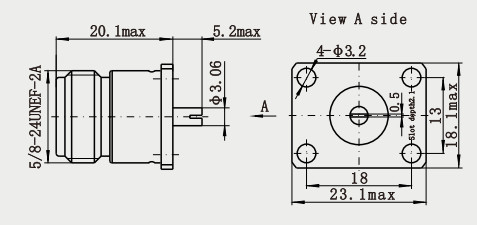

الخطوط العريضة الرسم ((ملم) من N إصدار نسائي من النحاس مع ربط RF مع Microstrip
الخصائص:
1استخدام المواد عالية الجودة وعملية التصنيع الدقيقة تنتج خسائر منخفضة للغاية أثناء نقل الإشارة،مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ) ولديها عمر خدمة طويل.
التطبيقات:
1قابلية التكيف الجيدة مع البيئة: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل موصلات الشرائط الصغيرة من النوع N بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ،الحرارة المنخفضة، الرطوبة، الخ) ولديها عمر خدمة طويل، مما يجعلها مناسبة للاستخدام في الهواء الطلق وفي مجموعة متنوعة من البيئات المعقدة.
2التوافق متعدد الاستخدامات: يتماشى رابط الشريط الصغير من النوع N مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يوفر نطاقًا أوسع من التطبيق.كما أنها تتوافق مع المعايير الدولية (على سبيل المثال، IEC و IEEE) لسهولة التبادل والتكامل مع معدات أخرى.
فئة المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| رابط RF MCX/MMCX |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| وصلة SMP/SSMP RF |
| وصلة SMA/SSMA RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| توجيه الموجات إلى محول مكافئ |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N أجهزة الاتصال، إذا لم يتم العثور على الاتصالات التي تستخدمها، يرجى الاتصال بنا مع تفاصيل..
