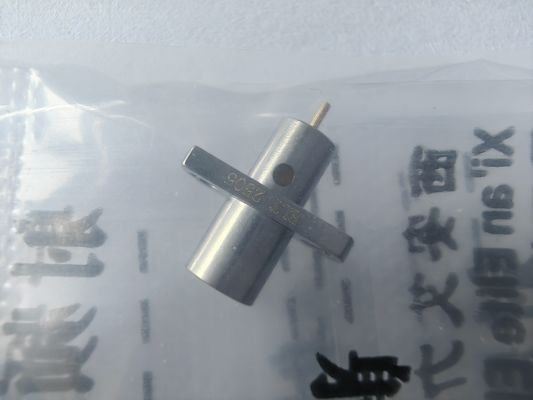

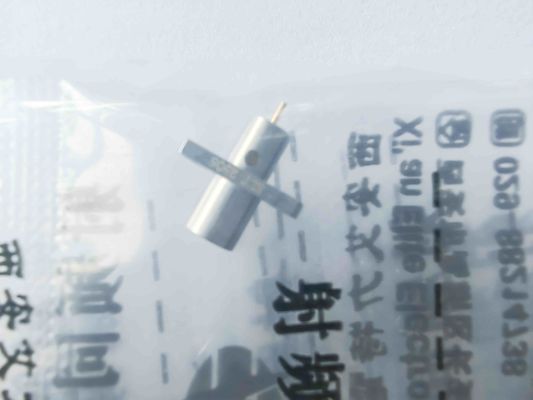

موصل ميكروستريب من الفولاذ المقاوم للصدأ SMP ذكر قابس 2 فتحة شفة جبل كامل المزلاج مع تردد يصل إلى 18 جيجاهرتز

وصف المنتج:

موصل SMP هو موصل محوري RF صغير الحجم مصمم لتطبيقات الترددات العالية التي تصل إلى 40 جيجاهرتز. وهو معروف بحجمه الصغير وأدائه الموثوق به، مما يجعله مثاليًا للاستخدام في مختلف الأجهزة والأنظمة الإلكترونية والاتصالات و stacom والرادار وما إلى ذلك للاتصال بين اللوحات. يمكنه توفير مساحة تركيب أكبر لتحقيق اتصال لوحة عالي الكثافة. يحتوي القابس الذكري على ثلاثة هياكل: التثبيت الكامل، والتثبيت المحدود (يسمى أيضًا شبه التثبيت، نصف التثبيت) والفتحة الملساء (بما في ذلك قفاز الماسك).

وفقًا لتطبيق الاستخدام المختلف، يمكن للمستخدم اختيار القابس الذكري بهياكل مختلفة. عندما لا يحتاج المستخدم إلى تقاطع التردد، يمكنه اختيار التثبيت الكامل. التثبيت الكامل له أقصى قوة احتفاظ بالاتصال، وأفضل مقاومة للاهتزاز وتأثير الأداء. يشيع استخدامه لتوصيل الكابلات.

عندما يحتاج المستخدم إلى مرات عديدة من الإدخال، يمكنه استخدام التثبيت المحدود (يسمى أيضًا شبه التثبيت، نصف التثبيت). Tقوة الاحتفاظ هي قاعدة متوسطة على هيكل الفتحة الملساء. يستخدم على نطاق واسع لتجميع ثنائي الفينيل متعدد الكلور واتصالات التزاوج العمياء.

عندما يحتاج المستخدم إلى المزيد أو يجب عليه تجميع العديد من موصلات SMP من لوحة إلى لوحة، يمكنه اختيار هيكل الفتحة الملساء. الفتحة الملساء لها نفس قوة الاشتباك وقوى الفصل وتسمح بعدم المحاذاة المحورية والشعاعية. غالبًا ما يستخدم في اتصالات التزاوج العمياء.

الأبعاد الخارجية لموصل SMP الذكري المصنوع من الفولاذ المقاوم للصدأ (الوحدة: مم):SMP-JFD30G-F

بالنسبة لموصل SMP الذكري المصنوع من الفولاذ المقاوم للصدأ ذو فتحتين، SMP-JFD30G series، لدينا أيضًا النوع ذو الفتحة الملساء SMP-JFD30G-S.

الفولاذ المقاوم للصدأ الآخرموصل SMP الذكري ذو فتحتيننموذج مشابه: سلسلة SMP-JFD

ملاحظة 3: عمق الاشتباك: 2.79 مم

ملاحظة 1: عمق الاشتباك: 2.79 مم

لمزيد من المنتجات، يرجى الاتصال بنا بحرية للحصول على كتالوج المنتجات sales3@xa-elite.com.cn

التطبيقات:

Xi'an Elite Electronic هي شركة رائدة في تصنيع موصلات ومحولات الترددات اللاسلكية، ومكونات الميكروويف/الدليل الموجي وتجميعات الكابلات، والتي تخدم في مجالات الفضاء والطيران والملاحة والساتكوم والرادار،الاتصالاتالمجالات لأكثر من 23 عامًا.

التخصيص:

خدمات تخصيص المنتج لموصل SMP RF:

اسم العلامة التجارية: ELT

الحد الأدنى لكمية الطلب:200 قطعة

السعر: يعتمد على الكمية

يرجى إرسال الرسم أو التفاصيل إلينا وسنجعل مهندسنا يرتب التقييم أو نوصي لنا بالنموذج البديل أو نوفر لك حلنا.

التعبئة والشحن:

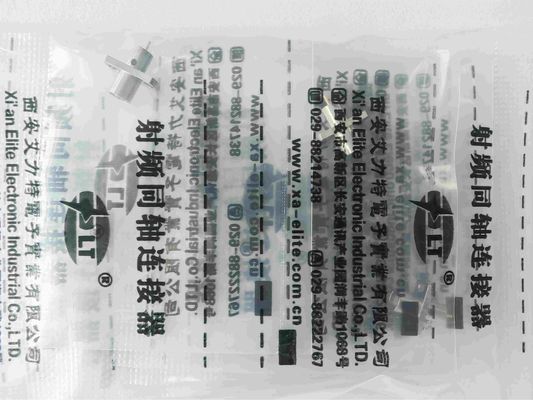

التعبئة لموصل SMP RF Flange Mount:

قطعة واحدة / كيس بلاستيكي صغير

10 قطع / كيس بلاستيكي أكبر

100 قطعة / صندوق كرتون

يتم تعبئة موصل RF ذو الحافة SMP بشكل آمن في صندوق من الورق المقوى الصغير لضمان حمايته أثناء الشحن. يتم وضع علامة على الصندوق باسم المنتج والمواصفات لتسهيل التعرف عليه.

للشحن، يتم وضع موصل RF SMP في caron. سنقوم بتزويد رقم التتبع بعد الشحن.
