50Ohm RF Single Pin Header الزجاج الحجمي إلى الختم المعدني M2014-16-JH
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| اسم العلامة التجارية: | ELT(Elite) | Size: | can be customized according to your requirement |
| إبراز: | الزجاج إلى القطع المعدنية الختم الرأس واحد دبوس,50 أوهم الزجاج إلى الختم المعدني,الرأس المفتوح للدبوس الواحد,50 Ohm Glass To Metal Seal,Hermetic Single Pin Header |
||

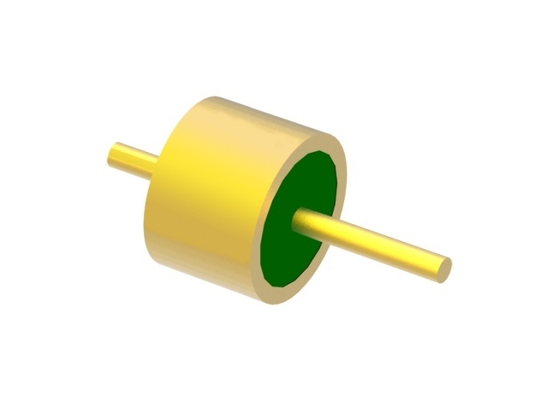

دبوس واحد 50 أوم RF ختم زجاجي محكم الإغلاق معدن مع سطح ربط سلك ذهبي
مواصفاتM2014-16-JH:
| اسم المنتج | أختام زجاجية محكمة الإغلاق معدن |
| الممانعة | 50 أوم RF |
| النوع | 1 دبوس |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
7050 أو 7070 أو DM308
أخضر أو أبيض
|
| نطاق التردد | DC-18GHz |
| VSWR | 1.35 |
| جهد التحمل | ≥500V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65℃~+260℃ |
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الإغلاق
-جودة مستقرة وموثوقية عالية
-موصل داخلي: ربط سلك ذهبي، لحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من التطبيقات لحزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، وإلكترونيات الطيران، والفضاء والسيارات. يمكن استخدامه مع SMA ومنتجات الموجات المليمترية.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم فيالتسامح
-تصميم قياسي ومخصص للاختيار.
-عالية منتجات وخدمات فعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة

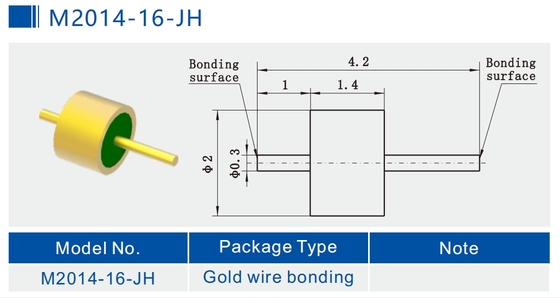

صورة تفصيلية (مم) لـM2014-16-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
أختام زجاجية محكمة الإغلاق معدن RF/DC /رؤوس متعددة الدبابيس /موصليسمى أيضًاعازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو ثابت العزل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبيكة كوفارالتي يتم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
قائمة المنتجات:
| 50Ω RF دبوس واحد سلسلة JM | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM قياسية | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM غير قياسية | اختيار اللحام والتزاوج والربط |
| DC دبوس واحد سلسلة JK | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK قياسية | اختيار اللحام والربط |
| DC دبوس واحد سلسلة JK غير قياسية | اختيار اللحام والربط برأس الظفر |
|
رأس متعدد الدبابيس سلسلة JMC
|
1-9 دبابيس مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع من موصلات ختم الزجاج المعدني المحكم, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
