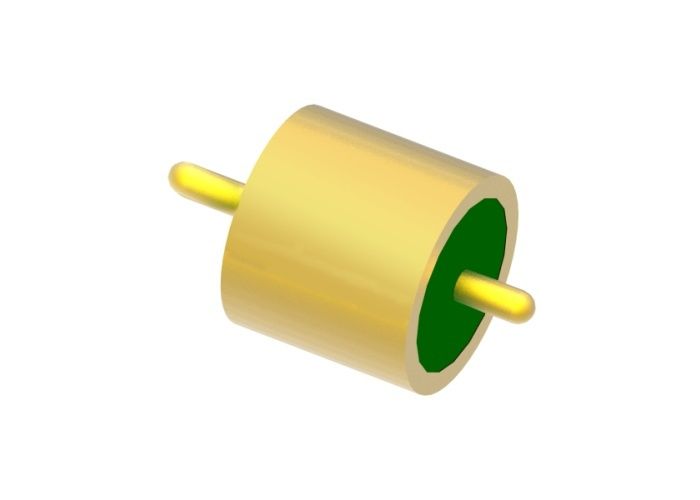

ربطات الختم الزجاجية إلى المعدنية الحجرية M2018-3
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| اسم العلامة التجارية: | ELT(Elite) | ODM: | can be customized according to your requirement |
| إبراز: | أجهزة ربط الزجاج إلى المعدن,مصابيح الختم الزجاجية الحجرية إلى المعدنية,Hermetic Glass To Metal Seal Connectors |
||
سجل الزجاج إلى المعدن مع سطح ربط الأسلاك الذهبية

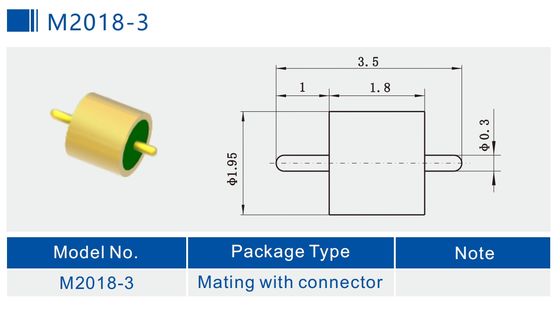

مواصفاتM2018-3:
| اسم المنتج | الزجاج الحجري إلى الختام المعدني |
| عائق | 50 أوهم RF |
| النوع | 1 دبوس |
| الصفوف | صف واحد |
| اللون | مغلفة بالذهب |
| مادة الغطاء والدبابيس | كوفار 4J29 |
|
مواد الزجاج
لون الزجاج
|
7050 أو 7070 أو DM308
أخضر أو أبيض
|
| نطاق التردد | DC-18GHz |
| VSWR | 1.35 |
| مقاومة الجهد | ≥ 500 فولت |
|
الهيرميكية معدل التسرب |
< 1.01325 × 10-3با*سم3/s < 1X 10-9mbar*l/s < 1 × 10-9ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة العمل | -65°C~+260°C |
مقدمة
الزجاج الحجمي إلى الصمامات المعدنية RF / DC Feedthroughs /رؤوس متعددة الدبابيس/المرفقيطلق عليه أيضاًعازل زجاجيتستخدم بشكل رئيسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الختم الغازي.إنهم أحد أهم المكونات في مكونات الختم.
يستخدم الزجاج ذو ثابت كهربائي منخفض وخسارة كهربائية منخفضة كمادة عازلة ودعم.سبيكة كوفارالذي تم تجميده تحت درجة حرارة عالية، والسطح مطلي بالذهب. موصل المركز لديه مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية، واللحام والتزاوج الخالعازلات الزجاجية صغيرة، خفيفة الوزن، محاطة، عالية الموثوقية وقد انتشرت على نطاق واسع في صناعات التصنيع الإلكترونية في السنوات الأخيرة.
الخصائص:
-حجم صغير
-خفيف الوزن
-إنها مغلقة
-جودة مستقرةموثوقية عالية
- الموصل الداخلي: ربط الأسلاك الذهبية، لحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من التطبيقات من حزم الإلكترونيات، الإلكترونيات التدابير المضادة، الأقمار الصناعية، الصواريخ، الرادار وغيرها في العسكرية، والطيران والفضاء والسيارات. يمكن استخدامها مع SMA،منتجات الموجات المليمترية.
المزايا:
-مستوى عسكري مع 1.27um المصفوفة بالذهب
- صارمةمراقبة التسامح
-تصميم قياسي و مخصص للاختيار
- عاليةمنتجات وخدمات فعالة من حيث التكلفة
- مخزونات كبيرة للأحجام القياسية
- تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| 50Ω RF سلسلة JM ذات الدبوس الواحد | خيار الحامية التزاوج والربط |
| 50Ω RF سلسلة JM القياسية ذات الدبوس الواحد | خيار الحامية التزاوج والربط |
| 50Ω RF سلسلة JM غير القياسية ذات الدوس الواحد | خيار الحامية التزاوج والربط |
| سلسلة جيه كيه DC Single-pin JK | خيار لحام وربط |
| سلسلة DC Single-pin JK Standard | خيار لحام وربط |
| سلسلة غير قياسية DC Single-pin JK | اختيار لحام وربط رأس المسامير |
|
سلسلة JMC لـ Multi-pin Header
|
1-9 دبوس مع اختيار 1-3 صفوف |
| الأبعاد المخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100,000 نوع منمصابيح الختم الزجاجية الحجرية إلى المعدنية,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
