50Ohm RF Single Pin Header الزجاج الحجمي إلى الختم المعدني M2516-59-JH
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| اسم العلامة التجارية: | ELT(Elite) | Size: | can be customized according to your requirement |
| إبراز: | الرأس المفتوح للدبوس الواحد,الزجاج الهرماتي الرئيسي لـ RF,M2516-59-JH رأس عقدة واحدة,RF Single Pin Header Hermetic Glass,M2516-59-JH Single Pin Header |
||

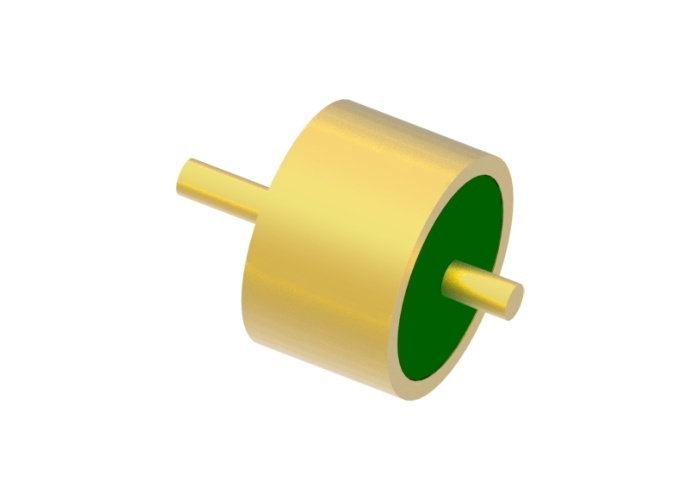

دبوس واحد 50 أوم RF ختم زجاجي محكم الإغلاق من الزجاج إلى المعدن مع سطح ربط سلك ذهبي
مواصفاتM2516-59-JH:
| اسم المنتج | أختام زجاجية محكمة الإغلاق من الزجاج إلى المعدن |
| الممانعة | 50 أوم RF |
| النوع | 1 دبوس |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
7050 أو 7070 أو DM308
أخضر أو أبيض
|
| نطاق التردد | DC-18GHz |
| VSWR | 1.35 |
| جهد التحمل | ≥500V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65℃~+260℃ |
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الإغلاق
-جودة مستقرة وموثوقية عالية
-موصل داخلي: ربط سلك ذهبي، لحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من التطبيقات لحزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، والإلكترونيات الجوية، والفضاء والسيارات. يمكن استخدامه مع منتجات SMA، وموجات المليمتر.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27um
-صارمالتحكم في التسامح
-تصميم قياسي ومخصص للاختيار.
-عالي منتجات وخدمات فعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة

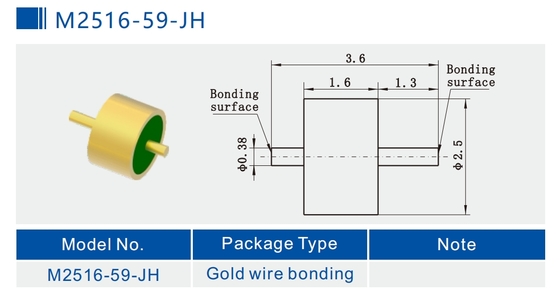

صورة تفصيلية (مم) لـ M2516-59-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
أختام زجاجية محكمة الإغلاق من الزجاج إلى المعدن RF/DC /رؤوس متعددة الدبابيس /الموصليسمى أيضًاعازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو ثابت العزل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبيكة كوفارالتي يتم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وموثوقة للغاية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
قائمة المنتجات:
| 50Ω RF دبوس واحد سلسلة JM | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM قياسية | اختيار اللحام والتزاوج والربط |
| 50Ω RF دبوس واحد سلسلة JM غير قياسية | اختيار اللحام والتزاوج والربط |
| سلسلة DC دبوس واحد JK | اختيار اللحام والربط |
| سلسلة DC دبوس واحد JK قياسية | اختيار اللحام والربط |
| سلسلة DC دبوس واحد JK غير قياسية | اختيار اللحام وربط رأس الظفر |
|
رأس متعدد الدبابيس سلسلة JMC
|
1-9 دبابيس مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع من موصلات ختم الزجاج إلى المعدن المحكمة, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
