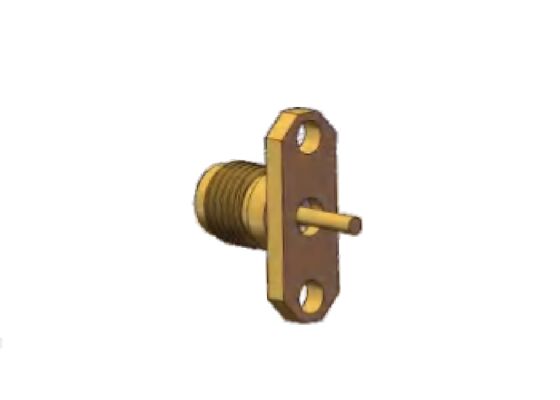

موصل RF نحاسي 40 جيجا هرتز 2.92 مم K نوع جاك شفة تباعد الفتحات 12.2 مم وقطر الدبوس 1.3 مم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92ملم ربط RF | نموذج: | K-KFD159 |
|---|---|---|---|
| نطاق التردد: | 0.04Hz-40GHz | مقاومة: | 50 أوم |
| دوف: | 750 فولت | قائد المركز: | سبيكة النحاس ، طلاء الذهب |
| الموصل الخارجي: | النحاس والطلاء بالذهب | دبوس متطابق: | القطر 1.3 ملم |
| طريقة جبل: | جبل شفة فتحتين | العوازل: | PEI |
| إبراز: | رابط الراديو الراديوي من النحاس 2.92 ملم,مرفق RF من نوع 40 GHz K,حفرة اللفافة جهاز توصيل الراديو الراديوي 12.2mm |
||
وصف المنتج:
موصل K-Type (موصل RF 2.92 مم) mmWave
موصلات RF مقاس 2.92 مم تُعرف أيضًا باسم موصلات من النوع K، وهي موصلات موجات ملليمترية شائعة الاستخدام بحد أقصى تردد تشغيل يصل إلى 40 جيجاهرتز. نوفر موصلات كابلات، وموصلات تثبيت شفة، وموصلات حاجز لموصلات RF مقاس 2.92 مم. بفضل واجهة عازل هوائي، فهي قابلة للتبديل والتوافق بالكامل مع موصلات سلسلة SMA و 3.5 مم، مما يوفر فوائد رئيسية تشمل الحجم الصغير، والتصميم خفيف الوزن، وتردد التشغيل العالي، والاتصال المستقر والموثوق.
لتطبيقات موصلات SMA RF عالية التردد، نقدم حلولًا بديلة مثل موصلات 3.5 مم وموصلات RF 2.92 مم. تتشارك موصلات/محولات RF مقاس 3.5 مم/2.92 مم لدينا نفس أبعاد سن 1/4-36 UNS مثل موصلات/محولات SMA، مما يضمن التوافق والتبديل الكامل.يدعم موصل 3.5 مم ترددات تصل إلى 35 جيجاهرتز، بينما يمكن لموصل RF 2.92 مم العمل بترددات تصل إلى 40 جيجاهرتز.
موصلات RF 2.92 مم (النوع K)أبعاد الواجهة:
| الخصائص الكهربائية | ||
| المعاوقة | 50Ω | |
| نطاق التردد | 0.04 جيجاهرتز ~ 40 جيجاهرتز | |
| الجهد المقنن | 250 فولت | |
| مقاومة جهد العوازل | 750 فولت | |
| مقاومة العزل | ≥ 5000 ميجا أوم | |
| مقاومة المركز | الموصل الخارجي | ≤ 2.0 ميجا أوم |
| الموصل المركزي | ≤ 3.0 ميجا أوم | |
| نسبة الموجة المستقرة (VSWR) | ≤1.3 | |
| خصائص المواد والميكانيكية | ||
| الموصل المركزي | ذكر | سبيكة نحاس، مطلية بالذهب |
| أنثى | برونز البيريليوم، مطلي بالذهب | |
| نقطة التلامس المرنة | برونز البيريليوم | مطلي بالذهب |
| الغلاف والأجزاء المعدنية الأخرى | نحاس، فولاذ مقاوم للصدأ | مطلي بالذهب أو ممرر |
| العوازل | تلبيد زجاجي / PTFE / PEI | |
| درجة الحرارة | -55 درجة مئوية ~ +125 درجة مئوية | |
أبعاد المخطط التفصيليلموصل RF أنثى 2.92 مم من سبيكة نحاس بتثبيت شفة بفتحتين:
| تباعد فتحات الشفة | 12.2 مم |
| عرض الشفة | 5.7 مم |
| قطر الدبوس | 1.3 مم |
أبعاد المخطط التفصيليلموصل RF أنثى 2.92 مم من سبيكة نحاس بتثبيت شفة بفتحتين: K-KFD146 (الوحدة: مم)
| تباعد فتحات الشفة | 12.2 مم |
| عرض الشفة | 5.7 مم |
| قطر الدبوس | 1.3 مم |
المزيد من موصلات RF 2.92 مم، لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات. | حلول مخصصة متاحة
التطبيقات:
Xi'an Elite Electronics هيشركة رائدة في تصنيع حلول الربط المنهجيتخدم بشكل أساسي مجالات الطيران والفضاء، والطيران، والملاحة، والرادار، والاتصالات، والقياس،الإلكترونيات. تستخدم منتجاتنا عالية الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.
التعبئة والشحن
التعبئة:
يتم تعبئة موصل RF 2.92 مم من سبيكة نحاس بتثبيت شفة بفتحتين بعناية في كرتون لضمان حمايته أثناء النقل.
الشحن:
نقوم بشحن موصل RF 2.92 مم من سبيكة نحاس بتثبيت شفة بفتحتين باستخدام خدمة بريد موثوقة لضمان التسليم الآمن والفوري لعملائنا. سيحصل العملاء على رقم تتبع بعد الشحن.
