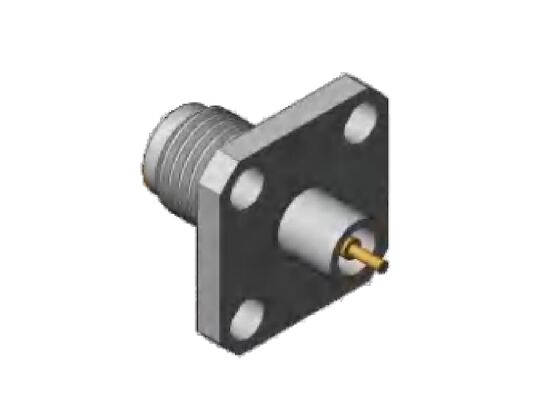

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm

صورة كبيرة : 2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO 9001, ISO14001
رقم الموديل:	K-KFD60G

شروط الدفع والشحن:

الحد الأدنى لكمية:	موك 30 قطعة
الأسعار:	Depending on the quantity
تفاصيل التغليف:	1 قطعة/كيس بلاستيك؛ 100 قطعة/كرتون
وقت التسليم:	8-12 أسابيع بعد تلقي الدفع
شروط الدفع:	T / T أو LC
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	2.92ملم ربط RF	نموذج:	K-KFD60G
نطاق التردد:	0.04Hz-40GHz	مقاومة:	50 أوم
دوف:	750 فولت	قائد المركز:	سبيكة النحاس ، طلاء الذهب
الموصل الخارجي:	الفولاذ المقاوم للصدأ، التخفيف	حجم شفة:	شفة مربعة 0.5 بوصة
قطر دبوس:	القطر 1.3 مم، 0.8 مم، 0.7 مم	طريقة جبل:	4 ثقوب جبل شفة
العوازل:	بي /PTFE
إبراز:	2.92ملم ربط الراديو الراديوي,المقبس الراديوي من النوع K أربع ثقوب,2.92ملم ربط الراديو الراديوي 12.7ملم فلانج , K type RF jack four holes , 2.92mm RF connector 12.7mm flange

وصف المنتج:

موصل الموجة المليمترية K-Type (2.92 مم)

موصلات الموجة المليمترية 2.92 مم والمعروفة أيضًا باسم موصل K-Type، موصل K-Type هو موصل موجة مليمترية مستخدم على نطاق واسع بتردد تشغيل أقصى يصل إلى 40 جيجاهرتز. موصلات 2.92 مم لدينا تشمل موصلات الكابلات، موصلات التثبيت بالشفة، موصلات الحاجز.تتميز بواجهة عازلة هوائية، وهي قابلة للتبديل والتوافق بالكامل مع موصلات سلسلة SMA و 3.5 مم، مما يوفر فوائد رئيسية تشمل الحجم المدمج، التصميم خفيف الوزن، تردد التشغيل العالي، والاتصال المستقر والموثوق.

لتطبيقات موصلات SMA RF عالية التردد، نقدم حلولاً بديلة مثل موصلات 3.5 مم وموصلات 2.92 مم.تشارك موصلات/محولات الموجة المليمترية 3.5 مم/2.92 مم نفس أبعاد خيط 1/4-36 UNS مثل موصلات/محولات SMA، مما يضمن التوافق والتبديل الكامل. يدعم موصل 3.5 مم ترددات تصل إلى 35 جيجاهرتز، بينما يمكن لموصل 2.92 مم العمل بترددات تصل إلى 40 جيجاهرتز.

موصلات RF 2.92 مم (K Type)أبعاد الواجهة:

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 0

الخصائص الكهربائية
المعاوقة	50 أوم
نطاق التردد	0.04 جيجاهرتز ~ 40 جيجاهرتز
الجهد المقنن	250 فولت
مقاومة جهد العوازل	750 فولت
مقاومة العزل	أكبر من أو تساوي 5000 ميجا أوم
مقاومة المركز	الموصل الخارجي	أقل من أو تساوي 2.0 ميجا أوم
	الموصل المركزي	أقل من أو تساوي 3.0 ميجا أوم
نسبة الموجة المستقرة (VSWR)	أقل من أو تساوي1.3
الخصائص المادية والميكانيكية
الموصل المركزي	ذكر	سبيكة نحاس، مطلية بالذهب
	أنثى	برونز البيريليوم، مطلي بالذهب
التلامس المرن	برونز البيريليوم	مطلي بالذهب
الغلاف والأجزاء المعدنية الأخرى	نحاس، فولاذ مقاوم للصدأ	مطلي بالذهب أو مفسد
العوازل	تلبيد زجاجي / PTFE / PEI
درجة الحرارة	-55 درجة مئوية ~ +125 درجة مئوية

أبعاد المخططلموصلات الموجة المليمترية 2.92 مم أنثى بتثبيت شفة بأربع فتحات: الطراز K-KFD60G

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 1

حجم الشفة	12.7 مم * 12.7 مم
تباعد فتحات الشفة	8.6 مم
قطر الدبوس	0.7 مم

أبعاد المخططلموصلات الموجة 2.92 مم أنثى من الفولاذ المقاوم للصدأ بتثبيت شفة بأربع فتحات: K-KFD62G (الوحدة: مم)

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 2

حجم الشفة	12.7 مم * 12.7 مم
تباعد فتحات الشفة	8.6 مم
قطر الدبوس	0.8 مم

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 3

حجم الشفة	12.7 مم * 12.7 مم
تباعد فتحات الشفة	8.6 مم
قطر الدبوس	1.3 مم

المزيد من موصلات 2.92 مم، لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات |حلول مخصصة متاحة

التطبيقات:

Xi'an Elite Electronics هيشركة رائدة في تصنيع حلول الربط المنهجيتخدم بشكل أساسي مجالات الطيران والفضاء والملاحة والرادار والاتصالات والقياس،الإلكترونياتمجالات. تستخدم منتجاتنا عالية الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 4

التعبئة والشحن

التعبئة:

يتم تعبئة موصل RF 2.92 مم بتثبيت شفة من الفولاذ المقاوم للصدأ بأربع فتحات بعناية في علبة كرتونية لضمان حمايته أثناء النقل.

2.92mm RF Connector K Type Jack أربع ثقوب 12.7mm 0.5 بوصة مربع الحجم والقطر 1.3mm، 0.8mm، 0.7mm 5

الشحن:

نقوم بشحن موصل RF 2.92 مم بتثبيت شفة بأربع فتحات من الفولاذ المقاوم للصدأ باستخدام خدمة بريد موثوقة لضمان التسليم الآمن والفوري لعملائنا. سيحصل العملاء على رقم تتبع بعد الشحن.
