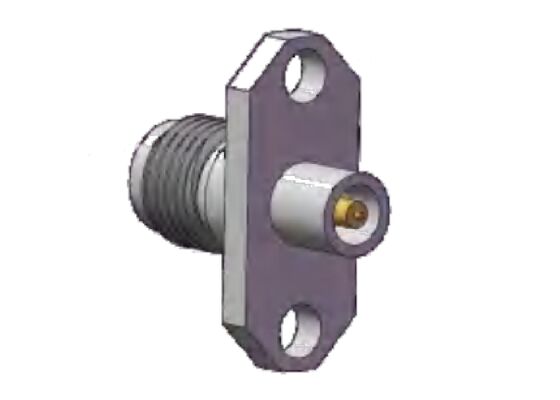

قشرة SS 40GHz 2.92mm ربط RF K سوكت فلنج جبل فتحة المسافة.480 بوصة (12.2mm)
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.92ملم ربط RF | نموذج: | K-KFD136G |
|---|---|---|---|
| نطاق التردد: | 0.04Hz-40GHz | مقاومة: | 50 أوم |
| دوف: | 750 فولت | قائد المركز: | سبيكة النحاس ، طلاء الذهب |
| الموصل الخارجي: | الفولاذ المقاوم للصدأ ، التخميل | قطر دبوس: | القطر 0.3 مم، 0.4 مم، 0.7 مم |
| طريقة جبل: | جبل شفة فتحتين | العوازل: | PEI |
| إبراز: | موصل RF 2.92 مم تثبيت شفة,40GHz ربط RF سوكيت K,2.92ملم ربط الراديو الراديوي مسافة ثقب 12.2ملم,40GHz RF connector K socket,2.92mm RF connector 12.2mm hole spacing |
||
وصف المنتج:
موصلات الموجة المليمترية من النوع K (2.92 مم)
موصلات الموجة المليمترية 2.92 مم والمعروفة أيضًا باسم موصلات النوع K، وهي موصلات موجة مليمترية مستخدمة على نطاق واسع بحد أقصى تردد تشغيل يصل إلى 40 جيجاهرتز. لدينا موصلات كابلات 2.92 مم، وموصلات تثبيت شفة بفتحتين، وموصلات تثبيت شفة بأربع فتحات، وموصلات حاجز، ومحولات 2.92 مم.تتميز بواجهة عازلة هوائية، وهي قابلة للتبديل والتوافق بالكامل مع موصلات سلسلة SMA و 3.5 مم، مما يوفر فوائد رئيسية تشمل الحجم المدمج، والتصميم خفيف الوزن، وتردد التشغيل العالي، والاتصال المستقر والموثوق.
موصلات الترددات الراديوية 2.92 مم (النوع K)أبعاد الواجهة:
| الخصائص الكهربائية | ||
| المعاوقة | 50 أوم | |
| نطاق التردد | 0.04 جيجاهرتز ~ 40 جيجاهرتز | |
| الجهد المقنن | 250 فولت | |
| مقاومة الجهد للعوازل | 750 فولت | |
| مقاومة العزل | أكبر من أو تساوي 5000 ميجا أوم | |
| مقاومة المركز | الموصل الخارجي | أقل من أو تساوي 2.0 ميجا أوم |
| الموصل المركزي | أقل من أو تساوي 3.0 ميجا أوم | |
| نسبة الموجة المستقرة (VSWR) | أقل من أو تساوي1.3 | |
| خصائص المواد والميكانيكية | ||
| الموصل المركزي | ذكر | سبيكة نحاس، مطلية بالذهب |
| أنثى | برونز البيريليوم، مطلي بالذهب | |
| اتصال مرن | برونز البيريليوم | مطلي بالذهب |
| الغلاف والأجزاء المعدنية الأخرى | نحاس، فولاذ مقاوم للصدأ | مطلي بالذهب أو تمرير |
| العوازل | تلبيد زجاجي / PTFE / PEI | |
| درجة الحرارة | -55 درجة مئوية ~ +125 درجة مئوية | |
أبعاد المخطط التفصيليلموصلات الموجة المليمترية 2.92 مم بتثبيت شفة بفتحتين أنثى: الموديل K-KFD136G
| تباعد فتحات الشفة | 12.2 مم |
| عرض الشفة | 6.7 مم |
| قطر الدبوس | 0.3 مم |
أبعاد المخطط التفصيليلموصلات الموجة المليمترية 2.92 مم بتثبيت شفة بفتحتين أنثى: K-KFD144G (الوحدة: مم)
| تباعد فتحات الشفة | 12.2 مم |
| عرض الشفة | 6.6 مم |
| قطر الدبوس | 0.6 مم |
أبعاد المخطط التفصيليلموصلات الموجة المليمترية 2.92 مم بتثبيت شفة بفتحتين أنثى: K-KFD164G (الوحدة: مم)
| تباعد فتحات الشفة | 12.2 مم |
| عرض الشفة | 6.6 مم |
| قطر الدبوس | 0.7 مم |
المزيد من موصلات 2.92 مم، لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات. | حلول مخصصة متاحة
التطبيقات:
Xi'an Elite Electronics هيشركة رائدة في تصنيع حلول الربط المنهجيتخدم بشكل أساسي مجالات الطيران والفضاء والملاحة والرادار والاتصالات والقياس،الإلكترونياتمجالات. تستخدم منتجاتنا عالية الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.
التعبئة والشحن
التعبئة:
يتم تعبئة موصل الترددات الراديوية 2.92 مم بتثبيت شفة بفتحتين من الفولاذ المقاوم للصدأ بعناية في كرتون لضمان حمايته أثناء النقل.
الشحن:
نقوم بشحن موصل الترددات الراديوية 2.92 مم بتثبيت شفة بفتحتين من الفولاذ المقاوم للصدأ باستخدام خدمة بريد موثوقة لضمان التسليم الآمن والفوري لعملائنا. سيحصل العملاء على رقم تتبع بعد الشحن.
