2.4 ملم ذكر الفولاذ المقاوم للصدأ كابل الراديو اللاسلكي للاتصال الكوكسي للكابل MF540A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | الفولاذ المقاوم للصدأ | الجنس: | ذكر |
|---|---|---|---|
| اسم المنتج: | 2.4 ملم | الكلمات الرئيسية: | محول موجة المليمتر |
| البند: | محول موجة المليمتر | طلاء: | النيكل مطلي |
| طلب: | الترددات اللاسلكية | تصفيح السطح: | تخميل |
| إبراز: | MF540A رابط كواكسيال للكابل,2.4ملم كابل الراديو اللاسلكي,ربط كوكسيال للكابل اللاسلكي اللاسلكي اللاسلكي,2.4mm RF Cable Coaxial Connector,Stainless Steel RF Cable Coaxial Connector |
||

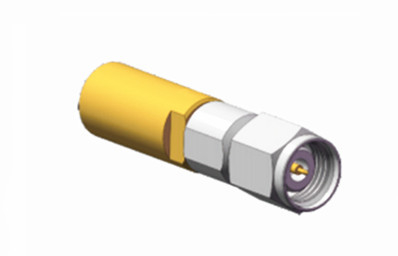

2.4 ملم ذكر الفولاذ المقاوم للصدأ كابل الراديو اللاسلكي للاتصال الكوكسي للكابل MF540A
رابط سلسلة 2.4 هو وصلة موجة ملليمتر عالية الأداء مصممة للترددات تصل إلى 50 جيجا هرتز ، تتميز بواجهة هوائية واتصال متداخل.تصميم خفيف الوزن، وتردد التشغيل العالي ، والاتصال الموثوق به. يتم استخدام هذه الموصلات على نطاق واسع في قياسات الموجات الدقيقة عالية التردد ومعدات الموجات المليمترية.

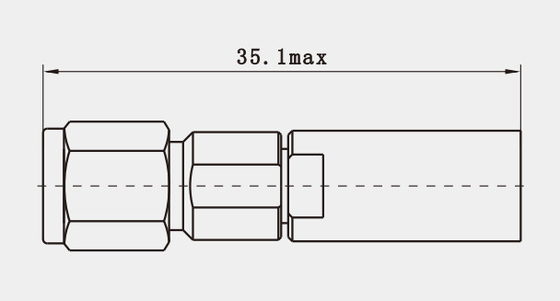

مواصفات 2.4 ملم ذكر الفولاذ المقاوم للصدأ كابل الراديو اللاسلكي للاتصال الكوكسي للكابل MF540A(ملم):
تعتمد البيانات المحددة للنموذج على البيانات الواردة في ورقة مواصفات المنتج
| عائق | 50 Ω |
| نطاق التردد | DC - 50 غيغاهرتز |
| تصنيف الجهد | 170VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 500 VRMS (حد أقصى مستوى سطح البحر) |
|
نسبة موجة الجهد الثابت |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 2 مΩ |
| الموصل الخارجي ≤ 3 مΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن |
النحاس المصفوف بالذهب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
| خسارة الإدراج | < 0.04 sqrt ((f (((GHz)) ديسيبل |
| نطاق الحرارة | -65 °C~+165 °C |
الخصائص:
يتبنى رابط RF الكابل 2.4mm تصميمًا كهربائيًا متطورًا يؤدي إلى انخفاض VSWR وفقدان الإدراج.هذه الميزة مهمة بشكل خاص لنقل الترددات العالية لأن خسارة الإدراج المنخفضة تقلل بشكل كبير من خسارة الطاقة أثناء نقل الإشارة، في حين أن VSWR المنخفض يساعد على تحسين استقرار الإشارة وكفاءة الإرسال. بالإضافة إلى ذلك ، يعمل المرفق على ترددات تصل إلى 50 GHz ،تلبية متطلبات نطاق التردد الصارمة لأنظمة الاتصالات الحديثة عالية السرعة.
التصميم الميكانيكي لهذا المرفق هو أيضا عبقري، مع قطر الموصل الخارجي من 2.4 ملم الذي يسمح بالتوافق مع 1.85 ملم سلسلة المرفقات.هذا التصميم لا يزيد فقط من مرونة الاستخدام ولكن أيضا يتيح التكيف أفضل والاتصال بين أجهزة مختلفةبفضل دقة عالية ودائمة ، يتم استخدام مرفق 2.4 ملم RF على نطاق واسع في مجالات القياس الدقيقة وأنظمة الاتصال بالموجة المليمترية ،مثل معدات الاختبار والقياس.
التطبيق:
1تحليلات الشبكة عالية التردد
اتصال الجهاز: يتم استخدام موصلات RF بسلك 2.4 ملم على نطاق واسع في محللي الشبكات عالية التردد. يمكن لهذه الموصلات ، المصممة مع واجهة هوائية ، تحقيق أداء عال جدا واستقرار ،خاصة في بيئات الاختبار تصل إلى 50GHzتستخدم في المقام الأول لربط معدات الاختبار بالأجهزة الخاضعة للاختبار ، مما يضمن الدقة والموثوقية أثناء نقل الإشارة.
2معدات الاختبار والقياس
اختبار المعايرة: يتم استخدام موصلات 2.4 ملم RF بشكل كبير في معدات اختبار وقياس مختلفة. وخاصة في مجموعات المعايرة وتطبيقات المعايير ،تصميمهم المضاد للكهرباء الهوائية الدقيق يسمح بقياسات دقيقة للغايةيتم استخدامها عادةً في أجهزة معايرة المختبرات وخط الإنتاج لضمان معايير أداء موحدة عبر معدات الاختبار المختلفة.
أدوات قياس الدقة: يتم استخدام موصلات 2.4 ملم أيضًا على نطاق واسع في اختبارات تقييم إطلاق النهاية ومعدات اختبار نهاية اللوحة. تقدم هذه الموصلات موثوقية عالية ويمكن تكرارها.ضمان الاتساق في كل قياس وتوفير راحة كبيرة للمهندسين.
ملاحظة:
لدينا أكثر من 10000 نوع منالمرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
