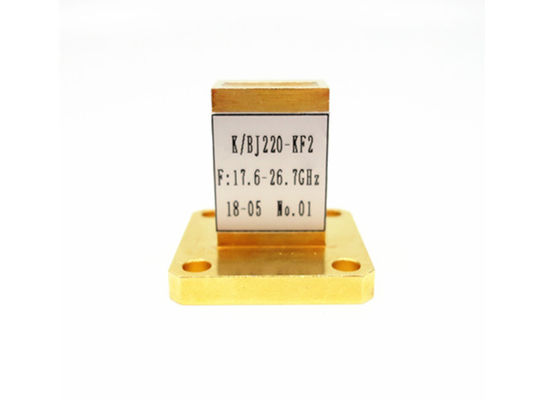

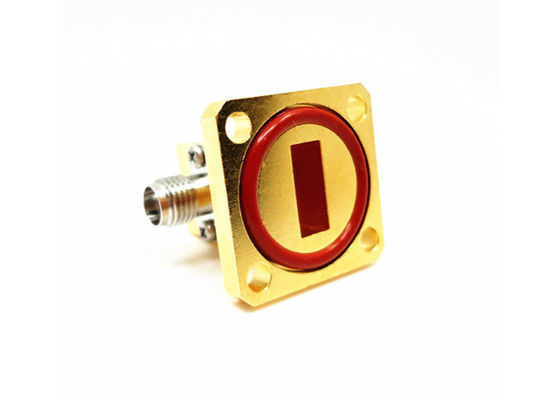

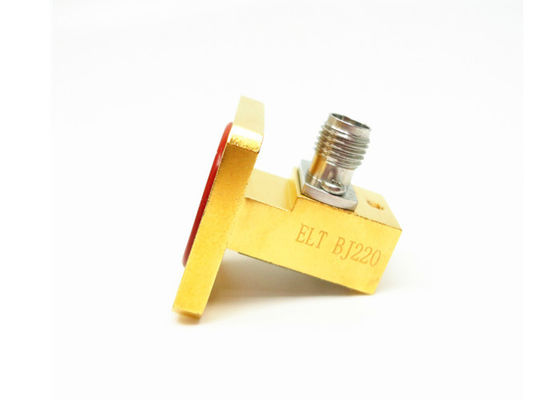

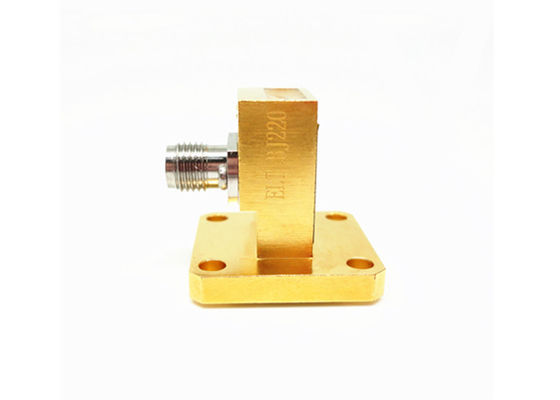

محول دليل موجي WR42 BJ220 K 2.92 مم بغطاء مربع وحافة مشقوقة من 17.6 جيجاهرتز ~ 26.7 جيجاهرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | مادة: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 17.6-26.7 جيجا هرتز | موصل: | 2.92 ملم (نوع K) |
| VSWR: | 1.25 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR42 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | محول دليل موجي WR42 إلى محوري,محول دليل موجي 17.6-26.7 جيجاهرتز,محول حافة مشقوقة 2.92 مم |
||
محول دليل موجي WR42 K 2.92 مم إلى محول متحد المحور بغطاء مربع وحافة مشقوقة
محول دليل موجي إلى متحد المحور تم إنتاجه بواسطة شركة شيان إليت للإلكترونيات الصناعية المحدودة تنقسم إلى هيكلين، بزاوية قائمة وإطلاق طرفي. بالنسبة للطرف المتحد المحور من محولات الدليل الموجي، يمكننا توفير نوع N، TNC، SMA، 3.5 مم، 2.4 مم، SMP، SSMP والعديد من الأنواع الأخرى. تتراوح تردداتها من 6.5 جيجاهرتز إلى 50 جيجاهرتز. تتراوح نماذج الدليل الموجي لدينا من BJ84 إلى BJ400 (wr112-wr22).
بالإضافة إلى ذلك، يمكننا تقديممخصص محولات دليل موجي متحد المحور وفقًا لمتطلبات العملاء الخاصة.
المواصفات:
| اسم المنتج | محولات الدليل الموجي إلى متحد المحور |
| النوع المتحد المحور | 2.92 مم (نوع K) |
| حجم الدليل الموجي | WR42 |
| نمط الجسم | زاوية قائمة |
| نطاق التردد | 17.6-26.7 جيجاهرتز |
| المعاوقة | 50 أوم |
| نسبة الموجة الواقفة | 1.25 |
الكتالوج - محولات الدليل الموجي إلى متحد المحور.pdf
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.
الرسم التفصيلي:
قائمة محولات الدليل الموجي إلى متحد المحور2.92 مم (نوع K)المحولات المتحد المحور:
| رقم الموديل | الوصف | ملاحظة |
| K/BJ220-KF2 | محولات بزاوية قائمة من WR42 إلى K (2.92 مم) أنثى | BJ220=WR42 |
| K/BJ220-KF1 | محولات إطلاق طرفي من WR42 إلى K (2.92 مم) أنثى | K=أنثى |
| K/BJ260-KF | محولات بزاوية قائمة من WR34 إلى K (2.92 مم) أنثى | BJ260=WR34 |
| K/BJ260-KF1 | محولات إطلاق طرفي من WR34 إلى K (2.92 مم) أنثى | |
| K/BJ320-KF | محولات بزاوية قائمة من WR28 إلى K (2.92 مم) أنثى | BJ320=WR28 |
| K/BJ320-KF1 | محولات إطلاق طرفي من WR28 إلى K (2.92 مم) أنثى | |
| K/BJ320-JF1 | محولات إطلاق طرفي من WR28 إلى K (2.92 مم) ذكر | J=ذكر |
| K/BJ400-KF1 | محولات إطلاق طرفي من WR22 إلى K (2.92 مم) أنثى | BJ400=WR22 |
| K/24JS18000-KF | محولات إطلاق طرفي من WR24JS18000 إلى K (2.92 مم) أنثى |
مراجع متقاطعة لمعايير الدليل الموجي
| المعايير الصينية | المعايير الدولية | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ملاحظة:
لدينا أكثر من 10,000 نوع منمحولات الدليل الموجي إلى متحد المحور للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
