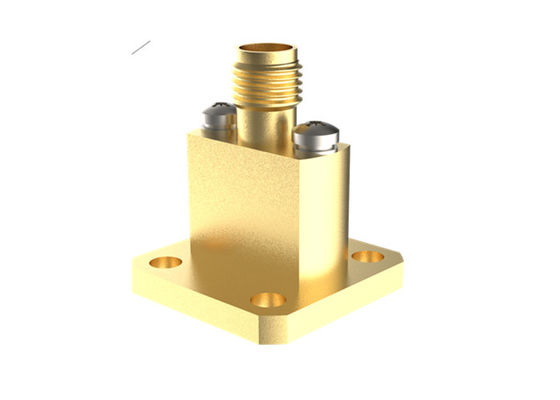

محول دليل موجي WR28 من 26.4 جيجاهرتز ~ 40 جيجاهرتز BJ320 إلى K 2.92 مم طرفي لإطلاق الموجات الموجهة إلى محوري K/BJ320-KFE9
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR28 للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 26.4 غيغاهرتز-40 غيغاهرتز | موصل: | ك2.92 ملم |
| VSWR: | 1.35 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR28،BJ320 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | محول دليل موجي WR28 إلى محول 2.92 مم,محول طرفي BJ320 إلى K,محول دليل موجي إلى متحد المحور 26.4-40 جيجاهرتز |
||
WR28 BJ320 إلى K2.92mm إمرأة نهاية إطلاق موجة إلى محول كوكس 26.4GHz ~ 40GHz
وتكرارمحولات الموجهات إلى محولات التكثيفالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكامل(ن) ، (تي إن سي) ، (إس إم إيه) ، (إس إم بي) ، (إس إس إم بي) ، 35، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم الموجه الموجوي إلى محولات التكافل إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتK/BJ320-KFE9:
| اسم المنتج | WR28 توجيه الموجات إلى K2.92mm المكيفات المقاومة |
| رقم الطراز | K/BJ320-KFE9 |
| النوع المحوري | K2.92ملم |
| حجم الموجات | WR28 (BJ320) |
| أسلوب الجسم | إنهاء الإطلاق |
| نطاق التردد | 26.4-40GHz |
| عائق | 50 أوم |
| VSWR | 1.30 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم الخطوط العريضة وصورWR28 BJ320 إلى 2.92mm الموجهات الإناث إلى محول القوس2K/BJ320-KFE9:
قائمةتوجيه الموجات إلى أجهزة التكيف المتكافئة 2.92 ملم:
| رقم الطراز | الوصف | ملاحظة |
| K/BJ320-KF22 | WR28 ((BJ320) إلى 2.92mm إصلاحات الزاوية المستقيمة الإناث | |
| K/BJ320-KFE9 | WR28 ((BJ320) إلى أجهزة تكييف الإطلاق الإناثية 2.92mm | BJ320=WR28 |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعيار الموجهات
| المعيار الصيني | المعيار الدولي | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
