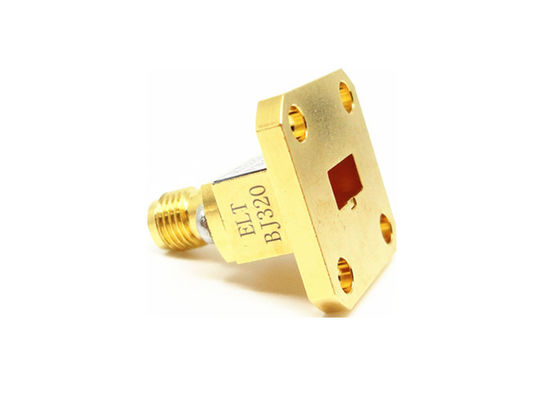

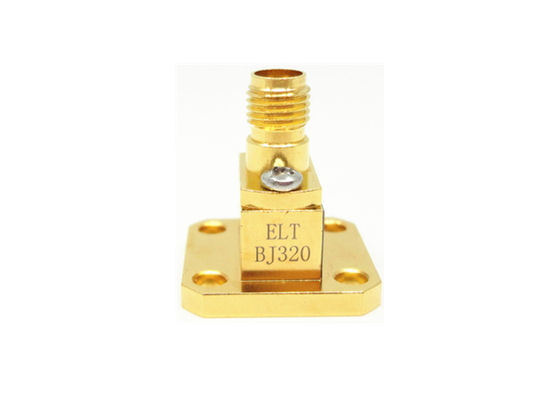

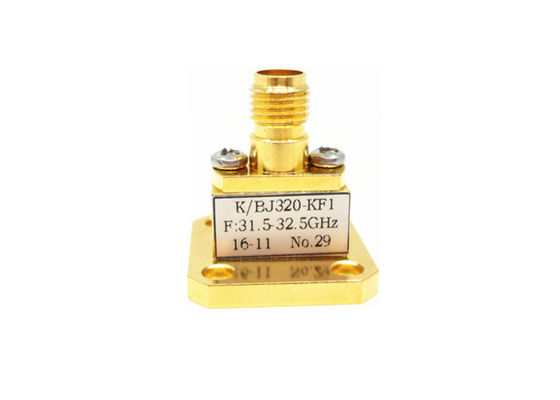

محول دليل موجي إلى متحد المحور 26.4 جيجاهرتز ~ 40 جيجاهرتز WR28 BJ320 K 2.92 مم أنثى طرفي K/BJ320-KF1
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | مادة: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 26.4-40 جيجا هرتز | موصل: | 2.92 ملم (نوع K) |
| VSWR: | 1.25 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR28 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | WR28 الدليل الموجي لمحول اقناع,محول طرفي أنثى BJ320 2.92 مم,محول دليل موجي إلى متحد المحور 26.4-40 جيجاهرتز |
||
محول دليل موجي WR28 K 2.92 مم إلى محوري طرفي أنثوي

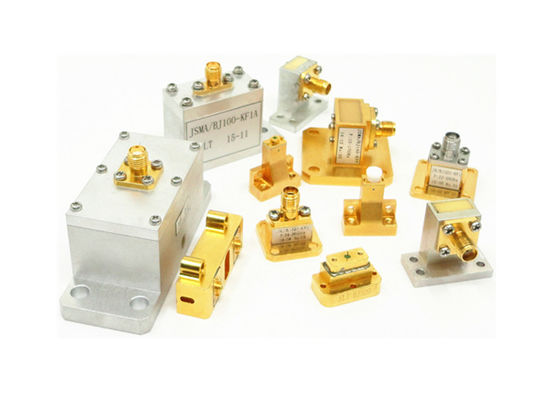

محول دليل موجي إلى محوري منتج بواسطة شركة شيان إليت للإلكترونيات الصناعية المحدودة تنقسم إلى هيكلين، بزاوية قائمة وإطلاق طرفي. بالنسبة للطرف المحوري لمحولات الدليل الموجي، يمكننا توفير نوع N، TNC، SMA، 3.5 مم، 2.4 مم، SMP، SSMP والعديد من الأنواع الأخرى. تتراوح تردداتها من 6.5 جيجاهرتز إلى 50 جيجاهرتز. تتراوح نماذج الدليل الموجي لدينا من BJ84 إلى BJ400 (wr112-wr22).
بالإضافة إلى ذلك، يمكننا تقديممخصصمحولات دليل موجي محورية وفقًا لمتطلبات العملاء الخاصة.
كتالوج - محولات الدليل الموجي إلى المحوري.pdf
المواصفات:
| اسم المنتج | محولات الدليل الموجي إلى المحوري |
| النوع المحوري | 2.92 مم (نوع K) |
| حجم الدليل الموجي | WR28 |
| نمط الجسم | إطلاق طرفي |
| نطاق التردد | 26.4-40.0 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.25 |
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم صغير وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.
الرسم التفصيلي (مم):
قائمة محولات الدليل الموجي إلى2.92 مم (نوع K)المحوري:
| رقم الموديل | الوصف | ملاحظة |
| K/BJ220-KF2 | محولات بزاوية قائمة WR42 إلى K (2.92 مم) أنثى | BJ220=WR42 |
| K/BJ220-KF1 | محولات إطلاق طرفي WR42 إلى K (2.92 مم) أنثى | K=أنثى |
| K/BJ260-KF | محولات بزاوية قائمة WR34 إلى K (2.92 مم) أنثى | BJ260=WR34 |
| K/BJ260-KF1 | محولات إطلاق طرفي WR34 إلى K (2.92 مم) أنثى | |
| K/BJ320-KF | محولات بزاوية قائمة WR28 إلى K (2.92 مم) أنثى | BJ320=WR28 |
| K/BJ320-KF1 | محولات إطلاق طرفي WR28 إلى K (2.92 مم) أنثى | |
| K/BJ320-JF1 | محولات إطلاق طرفي WR28 إلى K (2.92 مم) ذكر | J=ذكر |
| K/BJ400-KF1 | محولات إطلاق طرفي WR22 إلى K (2.92 مم) أنثى | BJ400=WR22 |
| K/24JS18000-KF | محولات إطلاق طرفي WR24JS18000 إلى K (2.92 مم) أنثى |
مراجع متقاطعة لمعايير الدليل الموجي
| المعايير الصينية | المعايير الدولية | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ملاحظة:
لدينا أكثر من 10,000 نوع منمحولات الدليل الموجي إلى المحوري للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
