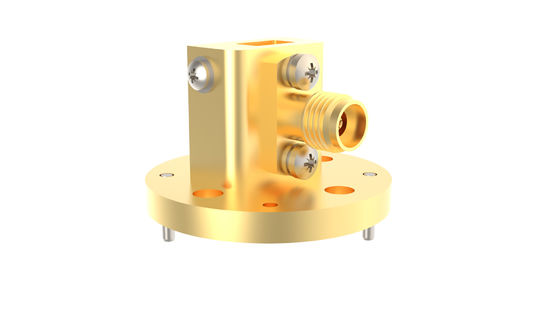

39.2GHz~59.6GHz WR19 BJ500 إلى 1.85mm إمرأة زاوية موجية على الزاوية اليمنى إلى محول كوكس 1.85/BJ500-KF4
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR19 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 39.2-59.6 جيجا هرتز | موصل: | 1.85 ملم |
| VSWR: | 1.4 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR19، BJ500 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | توجيه الموجات WR19 إلى محول 1.85 ملم,محول كواكسية الموجهات الزاوية اليمنى,39.2-59.6GHz BJ500 محول توجيه الموجات |
||
محول موجة أنثى WR19 BJ500 إلى 1.85 مم بزاوية قائمة 39.2 جيجاهرتز ~ 59.6 جيجاهرتز
تردد محولات الموجة إلى محورية معالج بواسطة Elite Electronic (ELT) تغطي 5.4 جيجاهرتز-110 جيجاهرتز. بفضل موثوقيتها العالية وحجمها الصغير وأدائها الممتاز، فهي تستخدم على نطاق واسع في معدات قياس الموجات الدقيقة والموجات المليمترية. تحتوي الموجة على موجات مستطيلة قياسية وموجات مزدوجة الحواف، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تشمل واجهة توصيل الطرف المحوري N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 والميكروستريب. تنقسم محولات الموجة إلى محورية إلى نوعين: إطلاق طرفي وإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع إطلاق RA كـ هيكل عالي الطاقة.
مواصفات 1.85/BJ500-KF4:
| اسم المنتج | محولات موجة WR19 إلى محورية 1.85 مم - نوع الزاوية اليمنى |
| رقم الموديل | 1.85/BJ500-KF4 |
| النوع المحوري | 1.85 مم |
| حجم الموجة | WR19 (BJ500) |
| نمط الجسم | زاوية قائمة |
| نطاق التردد | 39.2-59.6 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.4 |
المزايا:
-تتميز محولات الموجة الخاصة بنا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم تخطيطي وصور لـ محول موجة WR19 BJ500 إلى محورية 1.85 مم 1.85/BJ500-KF4:
قائمة محولات الموجة إلى محورية 1.85 مم:
| رقم الموديل | الوصف | ملاحظة |
| 1.85/BJ500-KF4 | محولات موجة WR19(BJ500) إلى محورية أنثى بزاوية قائمة 1.85 مم | |
| 1.85/BJ500-KFE1 | محولات موجة WR19(BJ500) إلى محورية أنثى بإطلاق طرفي 1.85 مم | BJ500=WR19 |
| 1.85/BJ620-KF | محولات موجة WR15(BJ620) إلى محورية أنثى بزاوية قائمة 1.85 مم | BJ620=WR15 |
| 1.85/BJ620-KFE | محولات موجة WR15(BJ620) إلى محورية أنثى بإطلاق طرفي 1.85 مم | |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجة
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الموجة إلى المحورية للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
