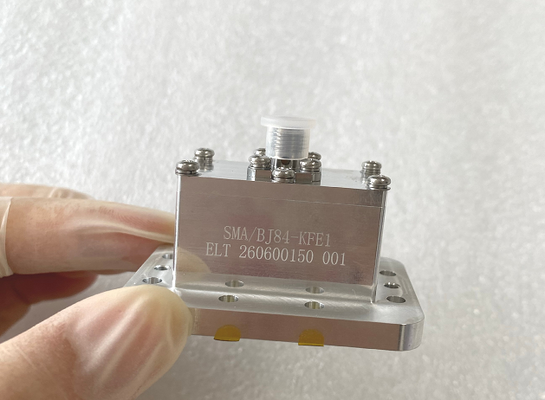

محول دليل موجي من WR112 BJ84 إلى SMA أنثى طرفي الإطلاق موجي إلى محوري SMA/BJ84-KFE1

صورة كبيرة : محول دليل موجي من WR112 BJ84 إلى SMA أنثى طرفي الإطلاق موجي إلى محوري SMA/BJ84-KFE1 افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان شنشي
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO9001, ISO14001
رقم الموديل:	سما/BJ84-KFE1

شروط الدفع والشحن:

الحد الأدنى لكمية:	10 قطعة إذا لم يكن هناك مخزون
الأسعار:	Depend on the quantity
تفاصيل التغليف:	علبة كرتون
وقت التسليم:	في غضون 8-12 أسبوع بعد الدفع
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	تعتمد على متطلباتك

مفصلة وصف المنتج

اسم المنتج:	الدليل الموجي للمحول المحوري	رقم الموديل:	سما/BJ84-KFE1
حجم الدليل الموجي:	BJ84 (WR112)	نطاق التردد:	6.57 ~ 9.99 جيجا هرتز
VSWR:	.251.25	نمط الدليل الموجي:	إطلاق النهاية، مباشرة
منفذ الدليل الموجي:	WR112، WR90، WR75، WR60، WR51، WR42، WR34، WR28، WR22، WR19، WR15، WR12، WR10، WRD750، WRD650، WRD50
إبراز:	محول دليل موجي WR112 إلى SMA , محول طرفي الإطلاق 6.57-9.99 جيجاهرتز , محول BJ84 إلى SMA أنثى

مقدمة المنتج

تخصص شركة Elite Electronics في تصميم وتصنيع الموجهات الموجية عالية الأداء إلى المحولات المتجانسة التي تغطي نطاقًا واسعًا من الترددات من 6.5GHz إلى 145GHz.معتمدة بشكل استثنائي، الهيكل المدمج، انخفاض خسارة الإدراج والاتساق الدقيق المرحلة، ويتم نشر المكيفات لدينا على نطاق واسع في أنظمة قياس الموجات الدقيقة، أجهزة الموجات المليمترية، تصاميم نظام الرادار،شبكات تغذية الهوائيات ومختبرات الاختبار المهنيةأنها توفر قدرة عالية على التعامل مع الطاقة المتفوقة لتطبيقات الرادار وأداء انتقال إشارة مستقرة لأنظمة RF عالية الدقة.

نحن نقدم منافذ توجيه الموجات في تكوينات مستطيلة ومزدوجة، إلى جانب منافذ توجيه الموجات غير القياسية المخصصة لتلبية متطلبات التطبيق الفريدة.نهاية المحوري يدعم سلسلة كاملة من واجهات التيار الرئيسي، بما في ذلك N ، TNC ، SMA ، SMP ، 3.5mm ، K (2.92mm) ، 2.4mm ، 1.85mm ، 1.0mm ، 0.8mm وموصلات الشريط الصغير. من الناحية الهيكلية ، يتم تقسيم محولات الموجهات إلى المحاور إلى نوعين رئيسيين:أساليب الإطلاق النهائي والزاوية المستقيمةومن الجدير بالذكر أن النسخة ذات الزاوية المستقيمة متوفرة في تكوينات مخصصة عالية الطاقة لسيناريوهات التشغيل الصارمة.

يتم وضع علامة على نماذج الموجهات المستطيلة باستخدام مقدمة WR ، مع الرسوم التالية التي تمثل العرض الداخلي للموجة في مئات الإصبع.مجموعة منتجاتنا القياسية تغطي النماذج الرئيسية بما في ذلك WR-112، WR-90 ، WR-75 ، WR-60 ، WR-51 ، WR-42 ، WR-34 ، WR-28 ، WR-22 ، WR-19 ، WR-15 ، WR-12 ، WR-10 ، WR-8 ، WRD750 ، WRD650 ، WRD500 و WRD180.تتوفر أيضاً حلول توجيه موجات مخصصة بناءً على الرسومات المقدمة من العملاء.

المنتج المميز: WR112 إلى SMA المرأة نهاية إطلاق موجهة الموجات إلى محول كواكسيال، 6.57GHz ~ 9.99GHzيرجى الاتصال بفريقنا مباشرة للحصول على رسومات المنتج التفصيلية

والمواصفات التقنية.

WR112 إلى SMA إمرأة نهاية إطلاق موجهة الموجات إلى محول المحوري،6.57 ~ 9.99GHz

الرسم المفصل للمنتج، يرجى الاتصال بنا مباشرة.

الموجات الأخرى إلى المكيف الكواكسي

لدينا أيضا موجه موجي آخر إلى محول محوري مثل موجه موجي إلى محول SMA ، موجه موجي إلى محول نوع N ، موجه موجي إلى محول 2.4mm ، موجه موجي إلى محول 1.85mm ، موجه موجي إلى محول 1.0mm,توجيه الموجات إلى محول 0.8 ملم. يرجى الاتصال بنا بحرية إذا كنت بحاجة إلى نماذج أخرى.

توجيه الموجات إلى محول مكافئ	واجهة محورية	دليل الموجات حجم الميناء	نطاق التردد
موجه الموجات إلى مكيّف SMA	SMA	BJ84(WR112)	6.57 ~ 9.99GHz
موجه الموجات إلى مكيّف SMA	SMA	BJ100 (WR90)	8.2~12.5GHz
موجه الموجات إلى مكيّف SMA	SMA	BJ120 (WR75)	9.84 ~ 15GHz
موجه الموجات إلى مكيّف SMA	SMA	BJ140 (WR62)	11.9 ~ 18GHz
موجه الموجات إلى مكيّف SMA	SMA	BJ180 (WR51)	14.5 ~ 22GHz
موجه الموجات إلى محول K	2.92ملم	BJ220 (WR42)	17.6~26.7GHz
موجه الموجات إلى محول K	2.92ملم	BJ260 (WR34)	21.7 ~ 33GHz
موجه الموجات إلى محول K	2.92ملم	BJ320 ((WR28)	26.4~40GHz
موجه الموجات إلى مكيّف 2.4 ملم	2.4ملم	BJ400 ((WR22)	32.9~50GHz
موجه الموجات إلى 1.85 ملم	1.85ملم	BJ500 (WR19)	39.2~59.6GHz
موجه الموجات إلى 1.85 ملم	1.85ملم	BJ620 (WR15)	50~67GHz، 49.8~70GHz
توجيه الموجات إلى محول 1.0 ملم	1.0 ملم	BJ740 (WR12)	60 ~ 90GHz
توجيه الموجات إلى محول 1.0 ملم	1.0 ملم	BJ900 (WR10)	74~110GHz
موجه الموجات إلى مكيّف SMA	SMA	WRD650	6-18GHz
موجه الموجات إلى مكيّف SMA	SMA	WRD750	7.5-18GHz
موجه الموجات إلى محول K	2.92ملم	WRD180	18~40GHz
توجيه الموجات إلى محول N	نوع N	WRD500	6 ~ 18GHz

مرجعية متقاطعة للمعايير الدولية لمرشد الموجات - سلسلة WR وسلسلة BJ الصينية

المعيار الصيني	المعيار الدولي	نطاق التردد (GHz)
BJ84	WR112	6.57 ~ 9.99
BJ100	WR90	8.20 إلى 125
BJ120	WR75	9.84 ~ 15.0
BJ140	WR62	11.9 ~ 18.0
BJ180	WR51	14.5 ~ 22.0
BJ220	WR42	17.6 ~ 26.7
BJ260	WR34	21.7 ~ 33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

التطبيق
- 1أنظمة الطيران والفضاء والرادار

  الموجة الموجهة إلى المكيفات المتكافئة بمثابة مكونات انتقالية حاسمة للرادار والحرب الإلكترونية وأنظمة القياس عن بعد في الجو. وهي تمثل جسرا بين شبكات تغذية الهوائية الموجهة بالموجة ووحدات T / R المتكافئة,الحفاظ على اتساق المرحلة المستقر لعمليات رادار النطاق X و Ku و عالية التردد. مع VSWR منخفض للغاية ونقاء إشارة عالية ،هذه الانتقالات الموجهة بالموجات والقواكسيّة تضمن نقل إشارة دقيق لأنظمة التشويش الإلكترونيّةكما توفر التصاميم القوية والزاوية المستقيمة أداءً كهربائيًا موثوقًا في ظل ظروف الطيران عالية الاهتزاز لتطبيقات القياس عن بعد في الفضاء الجوي.

  2الاتصالات عبر الأقمار الصناعية (ساتكوم)

  في المحطات الأرضية للأقمار الصناعية ، يربط محركات توجيه الموجات إلى محولات المحورية مخرجات الهوائية الموجهة بالموجات البارابولية إلى محطات LNA ومضخات الطاقة ، مما يتيح تحويل إشارة Tx / Rx المستقر.يتم اعتماد التحولات الموجهة بالتحديد العالي على نطاق واسع لاختبار الأقمار الصناعية على الأرض، محاكاة نقل إشارة الفضاء لضمان دقة الاختبار.كما تستخدم الهياكل الخفيفة الكتلة داخل معدات الأقمار الصناعية لتوفير المساحة وتقليل الوزن الكلي للحمولة المفيدة لربطات الاتصالات بين الأقمار الصناعية.

  3الاختبار والقياس

  كمكونات أجهزة الاختبار القياسية ، تربط الانتقالات الموجهة بالموجات والمتجانسة الهوائيات الموجهة بالموجات بمحللات الشبكات المتجهة (VNA) لاختبار الهوائيات والموجات المليمترية. دقة عالية 2.4mm و 2.نسخ محول 92 ملم تدعم اختبار نطاق الموجات المليمترية حتى 110 جيجاهرتزوهي تستخدم عادة في اختبار الكهرومغناطيس الكهرومغناطيسي في غرفة التردد ومعدات الاختبار الآلي (ATE).محولات توجيه الموجات الزاوية المستقيمة التي توفر مساحة تحسين التخطيط لإعدادات الاختبار المدمجة وأنظمة القياس الصناعية.

  45G/6G والاتصالات اللاسلكية بالميكروويف

  الموجات الموجهة إلى المكيفات المحورية ضرورية للبحث والتطوير في مجال موجات 5G و 6G المليمترية، ودعم النماذج الأولية لمحطة القاعدة واختبار الوحدات ومعايرة إشارات الموجات المليمترية.كما يتم تطبيقها في روابط موصلات الميكروويف من نقطة إلى نقطة لربط إشارات المسافات الطويلة، ومراقبة وتحويل إشارات الميكروويف في أنظمة التردد اللاسلكي.

  5البحوث الصناعية والطبية والعلمية

  يتم استخدام هذه المكونات على نطاق واسع في تسخين الميكروويف الصناعي وتجفيف ومعدات مراقبة الطاقة.يدعمون نقل إشارات مستقرة لأجهزة العلاج الطبيعي بالموجات الدقيقة و أجهزة ارتفاع حرارة الأورامللمرافق العلمية واسعة النطاق مثل مسرعات الجسيمات و تلسكوبات الراديومحولات الموجهات الموجية المتكافئة ذات الضوضاء المنخفضة تضمن التشغيل الموثوق به على المدى الطويل للمعدات العلمية عالية الدقة.
- أنظمة الرادار:الموجات الموجهة إلى محول المحوري تستخدم لربط شبكة تغذية الموجهة بالموجات في نهاية الهوائي مع وحدات الإرسال / الاستقبال المحوري (T / R) في الطرف الخلفي.يجب أن يضمنوا اتساق مرحلة الإشارةخاصة في نطاقات الترددات العالية (مثل نطاق X و Ku) ؛
- أنظمة التشويش الإلكترونية:تستخدم في سلاسل إرسال واستقبال الإشارات، والتي تتطلب نسبة موجات الجهد الثابت منخفضة للغاية لضمان نقاء الإشارة.
- أنظمة القياس عن بعد:في بيئات الطيران عالية الاهتزازات والضربات العالية، توفر الانتقالات الزاوية المستقيمة أو الصلبة اتصالات كهربائية موثوقة.

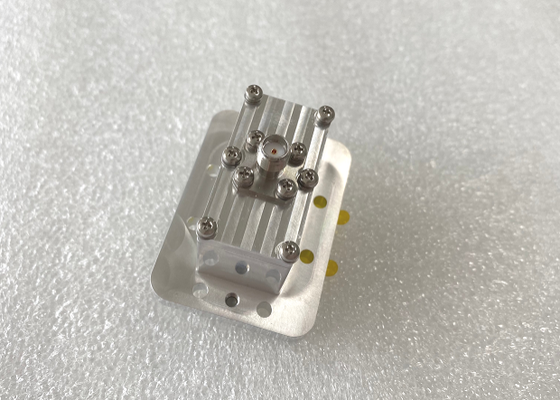

محول دليل موجي من WR112 BJ84 إلى SMA أنثى طرفي الإطلاق موجي إلى محوري SMA/BJ84-KFE1

التعبئة والشحن

ويتم تعبئتها بعناية لضمان الحماية القصوى أثناء النقلمربع مسدس لمنع أي ضرر من الصدمات أو الاهتزازات.

يتم وضع علامة واضحة على العبوة مع معلومات المنتج ، بما في ذلك أرقام الأجزاء والمواصفات ، لتسهيل التعرف على المخزون وإدارته.

محول دليل موجي من WR112 BJ84 إلى SMA أنثى طرفي الإطلاق موجي إلى محوري SMA/BJ84-KFE1

(أف كيو):

س1: هل أنت شركة تجارية أو مصنعة لموجات الموجهة إلى محولات المحوري ؟
ج: نحن مصنعون مع خبرة تزيد عن 23 عاماً في مكونات التواصل اللاسلكي الراديوي / الميكروويف.

س2: ما هي المنتجات التي يمكنك توفيرها حاليًا؟
ج: اتصالات الاراديفون، المكيفات، مجموعات الكابلات، الموجهات الموجية إلى المكيفات المتجانسة، منتجات الموجهات، المكافات الهرمية الزجاجية إلى المعدنية، المفاصل الدقيقة D-sub، المفاصل الدوارة للميكروويف والمكونات الأخرى للميكروويف.

س3: هل العينة المجانية متوفرة لمرشد الموجات إلى محول محوري؟
ج: نعم، إذا كان لديك مخزون، عينة مجانية متوفرة مع الشحن جمع.

Q4: هل يمكن لشركتك تقبل تخصيص الموجهات إلى محولات المحوري؟
ج: يتم الترحيب بـ ODM. مع خبرة أكثر من 23 عامًا في ODM ، يمكن أن تساعد Elite Electronics في تصميم وتطوير المنتجات والبحث والتطوير والتكامل بين منتجات الارتباط بينها.

السؤال 5: ما هي شروط الدفع من الموجه الموجي إلى المكيف المتكافئ ؟
ج: يمكننا قبول L / C ، T / T ، Western Union ، ضمان التجارة (بطاقة الائتمان و T / T) ، إلخ.

السؤال 6: ما هو الوقت الزمني لـ Waveguide إلى Adapter Coaxial؟
ج: 5-7 أيام عمل لطلبات العينات ، 4-12 أسبوعًا لطلبات الإنتاج الضخم (بناءً على كميات مختلفة ، ODM ، إلخ)

السؤال 7: كيف ستقومون بتسليم دليل الموجات إلى محول متكافئ للعملاء؟
ج: بشكل عام، نحن نتعاون مع شركات الدفع السريع الدولية مثل DHL، UPS، FedEx، TNT لتمكين عملائنا من الحصول على بضائعهم بسرعة ولكن مع أقل شحن.السفينة عن طريق الجو والبحر متوفرة أيضا.

س8: كم من الوقت يجب أن أنتظر قبل أن يصل دليل الموجات الخاص بي إلى المكيف المتكافئ؟
ج: 5-8 أيام عمل للنقل الجوي، 3-8 أيام عمل للنقل السريع الدولي.

س9: كيف هو نوعية الموجة الخاصة بك إلى محول المحوري؟
ج: كموردين عالي الجودة للعديد من المشاريع الوطنية عالية التقنية، توفير منتجات ممتازة هو طريقنا للتنمية.لدينا فريق قوي لمراقبة الجودة وعملية صارمة جدا لضمان جودتنا وفقا لمعايير مختلفة من الجودة.
