WR42 K 2.92mm الموجه الموجوي إلى المحول المحوري
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | مادة: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 17.6-26.7 جيجا هرتز | موصل: | 2.92 ملم (نوع K) |
| VSWR: | 1.25 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR42 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | محول كابل محوري,محول اقناع زاوية الحق |
||
WR42 K 2.92mm الموجه الموجوي إلى المحول المحوري
توجيه الموجات إلى محول كواكسيالأنتجت بواسطةشركة شيان إيليت الإلكترونية الصناعية المحدودةيتم تقسيمها إلى هيكليتين، الزاوية المستقيمة والطريق النهائي. نوع N، TNC، SMA، 3.5mm، 2.4mm، SMP، SSMPوالعديد من الأنواع الأخرى، تتراوح تردداتها من 6.5 غيغاهرتز إلى 50 غيغاهرتز، وتتراوح نماذج الموجهات لدينا من BJ84 إلى BJ400 (wr112-wr22).
بالإضافة إلى ذلك، يمكننا أن نقدمالمعتادمحولات الموجهات الموجية المتكافئة وفقاً لمتطلبات العملاء الخاصة.
المواصفات:
| اسم المنتج | دليل الموجات إلى المحولات المتكافئة |
| النوع المحوري | 2.92ملم ((نوع ك) |
| حجم الموجات | WR42 |
| أسلوب الجسم | الزاوية اليمنى |
| نطاق التردد | 17.6-26.7GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.25 |
كتالوج - دليل الموجات إلى المكيفات المقاومة.pdf
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

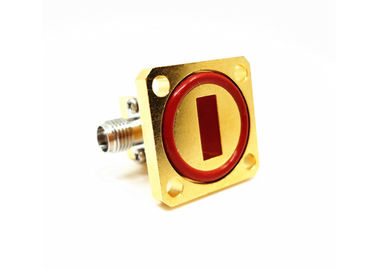

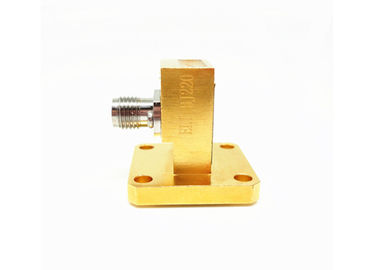

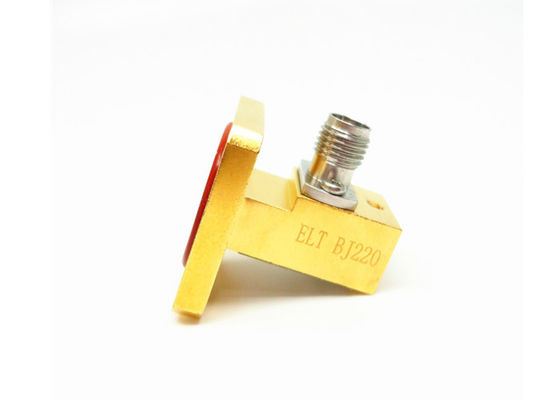

رسم مفصل:
قائمة الموجات2.92ملم ((نوع ك)محولات كوكسيال:
| رقم الطراز | الوصف | ملاحظة |
| K/BJ220-KF2 | أجهزة تعديل الزاوية المستقيمة الإناث WR42 إلى K ((2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | أجهزة تعديل إطلاق من نهاية الإناث WR42 إلى K ((2.92mm) | ك = إناث |
| K/BJ260-KF | أجهزة تعديل الزاوية المستقيمة الإناث WR34 إلى K ((2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | أجهزة تعديل إطلاق من نهاية الإناث WR34 إلى K ((2.92mm) | |
| K/BJ320-KF | أجهزة تعديل الزاوية المستقيمة الإناث WR28 إلى K ((2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | أجهزة تكييف إطلاق من WR28 إلى K ((2.92mm) | |
| K/BJ320-JF1 | أجهزة تكييف إطلاق الذكور WR28 إلى K ((2.92mm) | ج = الذكور |
| K/BJ400-KF1 | أجهزة تكييف إطلاق من نهاية الإناث WR22 إلى K ((2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 إلى K ((2.92mm) أجهزة تكييف إطلاق نهاية أنثى |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ملاحظة:
لدينا أكثر من 10000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
