WR10 BJ900 إلى 1.0mm دليل الموجات الإناث إلى محول الكوكس 74GHz ~ 110GHz
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR10 للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 74-110GHz | موصل: | 1.0 ملم |
| VSWR: | 1.6 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR10,BJ900 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | نهاية إطلاق الموجة إلى المحول المقاوم,74GHz~110GHz دليل الموجات إلى محول محوري,1.0 ملم المرأة الموجهة للموجات إلى محول القوة,74GHz~110GHz Waveguide To Coaxial Adapter,1.0mm Female Waveguide To Coax Adapter |
||
محول موجة WR10 BJ900 إلى محول متحد المحور أنثى 1.0 مم، 74 جيجاهرتز ~ 110 جيجاهرتز، إطلاق نهائي
ترددمحولات الموجة إلى المحورتمت معالجتها بواسطة Elite Electronic (ELT) تغطي 5.4 جيجاهرتز-110 جيجاهرتز. مع الموثوقية العالية والحجم الصغير والأداء الممتاز، يتم استخدامه على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. تحتوي الموجة على موجات قياسية مستطيلة ومزدوجة الحواف, ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة توصيل النهاية المحورية N، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و microstrip. تنقسم محولات الموجة إلى المحور إلى نوعين: الإطلاق النهائي والإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع الإطلاق RA كـ بنية عالية الطاقة.
مواصفات 1.0/BJ900-KFE1:
| اسم المنتج | محولات موجة WR10 BJ900 إلى محولات متحد المحور 1.0 مم - إطلاق نهائي |
| رقم الموديل | 1.0/BJ900-KFE1 |
| النوع المحوري | 1.0 مم |
| حجم الموجة | WR10 (BJ900) |
| نمط الهيكل | زاوية قائمة |
| نطاق التردد | 74 جيجاهرتز-110 جيجاهرتز |
| ممانعة SMA | 50 أوم |
| VSWR | 1.6 |
المزايا:
-تتميز محولات الموجة الخاصة بنا بموثوقية عالية وحجم صغير وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

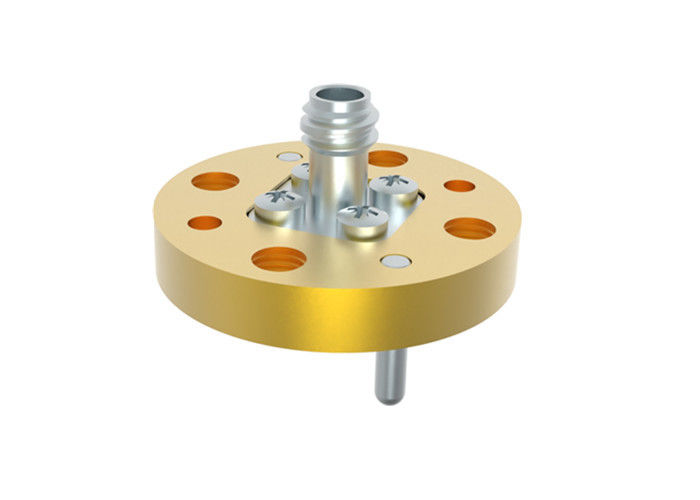

رسم تخطيطي وصور لـ محول موجة WR10 BJ900 إلى محول متحد المحور أنثى 1.0 مم 1.0/BJ900-KFE1:
مخططات اختبار محول موجة WR10 BJ900 إلى محول متحد المحور أنثى 1.0 مم 1.0/BJ900-KFE1:
قائمة محولات الموجة إلى المحور 1.0 مم:
| رقم الموديل | الوصف | ملاحظة |
| 1.0/BJ740-KF | محولات زاوية قائمة أنثى WR12(BJ740) إلى 1.0 مم | |
| 1.0/BJ740-KFE | محولات إطلاق نهائي أنثى WR12(BJ740) إلى 1.0 مم | BJ740=WR12 |
| 1.0/BJ900-KF | محولات زاوية قائمة أنثى WR10(BJ900) إلى 1.0 مم | BJ900=WR10 |
| 1.0/BJ900-KFE1 | محولات إطلاق نهائي أنثى WR10(BJ900) إلى 1.0 مم | |
| نوع مخصص | أحجام مخصصة مقبولة |
المنتجات ذات الصلة بمحولات الموجة إلى المحور 1.0 مم من Elite Electronic:
المراجع المتبادلة لمعيار الموجة
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع من محولات الموجة إلى المحور للاختيار من بينها، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك. أبعاد ODM مرحب بها.
