50 جيجاهرتز ~ 67 جيجاهرتز WR15 BJ620 إلى محول موجه موجي إلى محوري أنثى 1.85 مم إطلاق طرفي 1.85/BJ620-KFE
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR15 BJ620 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 50GHz-67GHz | موصل: | 1.85 ملم |
| VSWR: | 1.45 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR14، BJ620 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | 50GHz~67GHz الموجه الموجي إلى محول التكثيف,1.85ملم إمرأة موجهة للموجات إلى محول التكثيف |
||
50 جيجاهرتز ~ 67 جيجاهرتز WR15 BJ620 إلى 1.85 مم أنثى محول موجة إلى محوري إطلاق النهاية
ترددمحولات الموجة إلى المحوريةتمت معالجتها بواسطة Elite Electronic (ELT) تغطي5.4 جيجاهرتز - 110 جيجاهرتز. مع الموثوقية العالية والحجم الصغير والأداء الممتاز، يتم استخدامه على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. تحتوي الموجة علىموجات قياسية مستطيلة ومزدوجة الحواف, ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة التوصيل الطرفية المحوريةN، TNC، SMA، SMP، SSMP، 3.5، K (2.92)، 2.4، 1.85، 1.0 و microstrip. تنقسم محولات الموجة إلى المحورية إلى نوعين: إطلاق النهاية والإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع إطلاق RA كـهيكل عالي الطاقة.
مواصفات1.85/BJ620-KFE:
| اسم المنتج | WR15 BJ620 محولات موجة إلى 1.85 مم محورية - إطلاق النهاية |
| رقم الموديل | 1.85/BJ620-KFE |
| النوع المحوري | 1.85 ملم |
| حجم الموجة | WR15(BJ620) |
| نمط الهيكل | إطلاق النهاية |
| نطاق التردد | 50 جيجاهرتز - 67 جيجاهرتز |
| معاوقة SMA | 50 أوم |
| VSWR | 1.45 |
المزايا:
-تتميز محولات الموجة الخاصة بنا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

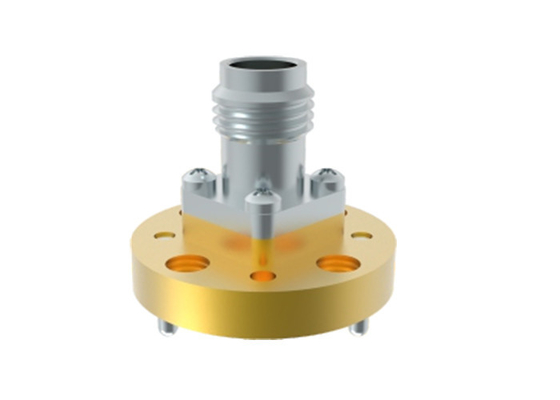

رسم تخطيطي وصورWR15 BJ620 إلى 1.85 مم أنثى محول موجة إلى محوري1.85/BJ620-KFE:
قائمةمحولات الموجة إلى 1.85 مم محورية:
| رقم الموديل | الوصف | ملاحظة |
| 1.85/BJ500-KF4 | WR19(BJ500) إلى محولات زاوية قائمة أنثى 1.85 مم | |
| 1.85/BJ500-KFE1 | WR19(BJ500) إلى محولات إطلاق نهاية أنثى 1.85 مم | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) إلى محولات زاوية قائمة أنثى 1.85 مم | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) إلى محولات إطلاق نهاية أنثى 1.85 مم | |
| نوع مخصص | أحجام مخصصة مقبولة |
المنتجات ذات الصلة بمحولات الموجة إلى المحورية 1.85 مممن Elite Electronic:
المراجع المتبادلة لمعيار الموجة
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الموجة إلى المحوريةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.أبعاد ODM مرحب بها.
