WR28 BJ320 إلى K2.92mm إمرأة نهاية إطلاق موجة إلى محول كوكس 26.4GHz ~ 40GHz K / BJ320-KFE9
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR28 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| نطاق التردد: | 26.4 غيغاهرتز-40 غيغاهرتز | موصل: | ك2.92 ملم |
| VSWR: | 1.35 | عائق: | 50 أوم |
| حجم الدليل الموجي: | WR28،BJ320 | نمط الجسم: | إنهاء الإطلاق |
| إبراز: | 26.4GHz~40GHz الموجه الموجي إلى محول التكثيف,K2.92mm الموجه للموجات إلى محول التكيف,WR28 BJ320 موجه الموجات إلى محول القوة,K2.92mm Waveguide To Coax Adapter,WR28 BJ320 Waveguide To Coax Adapter |
||
WR28 BJ320 إلى K2.92mm إمرأة نهاية إطلاق موجة إلى محول كوكس 26.4GHz ~ 40GHz
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكامل(ن) ، (تي إن سي) ، (إس إم إيه) ، (إس إم بي) ، (إس إس إم بي) ، 35، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتK/BJ320-KFE9:
| اسم المنتج | توجيه الموجات WR28 إلى محولات كوكسيال K2.92mm |
| رقم الطراز | K/BJ320-KFE9 |
| النوع المحوري | K2.92ملم |
| حجم الموجات | WR28 (BJ320) |
| أسلوب الجسم | إنهاء الإطلاق |
| نطاق التردد | 26.4-40GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.30 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.

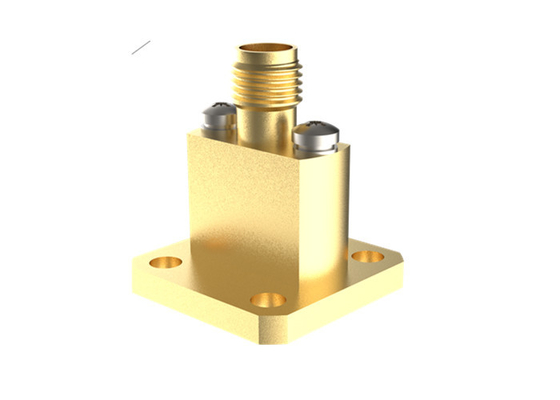

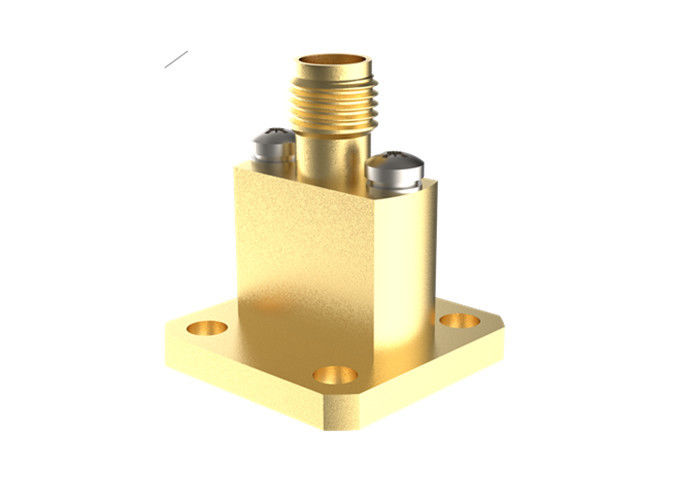

رسم الخطوط العريضة وصورWR28 BJ320 إلى 2.92 ملم الموجهات الأنثوية إلى محول كوكس2K/BJ320-KFE9:
قائمةتوجيه الموجات إلى أجهزة التكيف المتكافئة 2.92 ملم:
| رقم الطراز | الوصف | ملاحظة |
| K/BJ320-KF22 | WR28 ((BJ320) إلى 2.92mm إصلاحات الزاوية المستقيمة الإناث | |
| K/BJ320-KFE9 | WR28 ((BJ320) إلى أجهزة تكييف الإطلاق الإناثية 2.92mm | BJ320=WR28 |
| نوع مخصص | الأحجام المخصصة مقبولة |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
