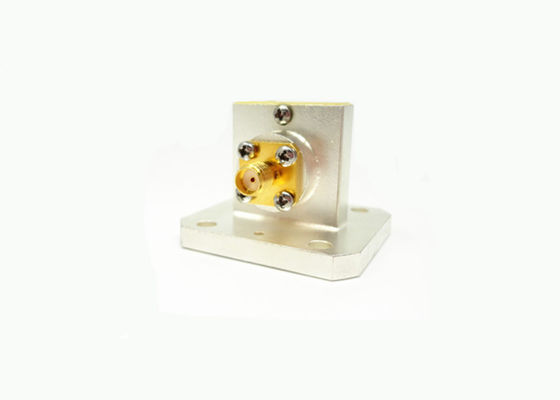

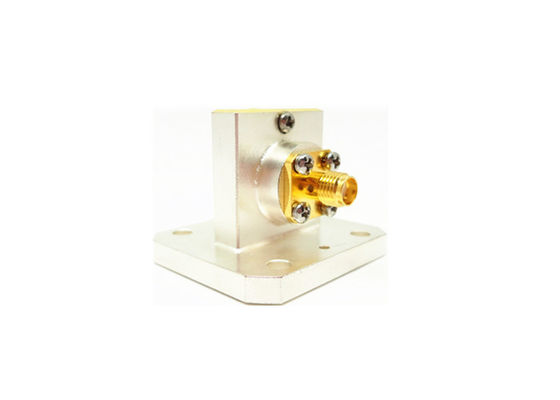

محول دليل موجي 8.2 جيجاهرتز ~ 12.5 جيجاهرتز WR90 BJ100 SMA أنثى بزاوية قائمة من دليل موجي إلى محوري SMA/BJ100A-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | مادة: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 8.15-12.5 جيجا هرتز | موصل: | SMA أنثى |
| VSWR: | 1.25 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR90 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | WR90 الدليل الموجي لمحول اقناع,SMA أنثى محول الزاوية اليمنى,محول دليل موجي 8.2-12.5 جيجاهرتز BJ100 |
||
محول موجة WR90 إلى محول محوري SMA بزاوية قائمة
تنقسم محولات الموجة المحورية التي تنتجها شركتنا إلى هيكلين، متعامد (زاوية قائمة) وإنهاء (إطلاق طرفي). بالنسبة للمحولات المحورية للموجة، يمكننا توفيرنوع N، TNC، SMA، 3.5 مم، 2.4 مم، SMP، SSMPوالعديد من الأنواع الأخرى. يتراوح نطاق ترددها من 6.5 جيجاهرتز إلى 70 جيجاهرتز. تتراوح نماذج الموجة لدينا منBJ84 إلى BJ400 (wr112-wr22). بالإضافة إلى ذلك، يمكننا تقديم محولات موجة محورية مخصصة وفقًا لمتطلبات العملاء الخاصة.تتميز محولات الموجة لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.
يرجى تنزيلCatalog- Waveguide to Coaxial Adapters.pdf
المواصفات:
اسم المنتج
| محولات موجة إلى محوري SMA | النوع المحوري |
| SMA | حجم الموجة |
| WR90 | نمط الجسم |
| زاوية قائمة | نطاق التردد |
| 8.15-12.5 جيجاهرتز | المعاوقة |
| 50 أوم | VSWR |
| 1.25 | الرسم التفصيلي: |
قائمة محولات الموجة إلى SMA المحورية
رقم الموديل
| الوصف | ملاحظة | SMA/BJ100-KF |
| محولات موجة WR90 إلى SMA أنثى بزاوية قائمة | BJ100=WR90 | SMA/BJ100-KF1B |
| محولات موجة WR90 إلى SMA أنثى بإطلاق طرفي | SMA/BJ100A-KF | |
| محولات موجة WR90A إلى SMA أنثى بزاوية قائمة مع حلقة محكمة | BJ100A=WR90A | SMA/BJ100A-KF1 |
| محولات موجة WR90A إلى SMA أنثى بزاوية قائمة | SMA/BJ120-KF | |
| محولات موجة WR75 إلى SMA أنثى بزاوية قائمة بارتفاع 25.8 مم | BJ120=WR75 | SMA/BJ120-KF1 |
| محولات موجة WR75 إلى SMA أنثى بإطلاق طرفي | SMA/BB120B-KF | |
| محولات موجة WR75B إلى SMA ذكر بزاوية قائمة بارتفاع 30 مم | BJ120B=WR75B | SMA/BJ140-KF |
| محولات موجة WR62 إلى SMA أنثى بزاوية قائمة | BJ140=WR62 | SMA/BJ140-KF1 |
| محولات موجة WR62 إلى SMA أنثى بإطلاق طرفي | SMA/BJ180-KF | |
| محولات موجة WR51 إلى SMA أنثى بإطلاق طرفي | مراجع متقاطعة لمعايير الموجة | SMA/BJ180-KF1A |
| محولات موجة WR51 إلى SMA أنثى بإطلاق طرفي | مراجع متقاطعة لمعايير الموجة |
المعيار الصيني
| المعيار الدولي | نطاق التردد (جيجاهرتز) | BJ84 |
| WR112 | 6.57~9.99 | BJ100 |
| WR90 | 8.20~12.5 | BJ120 |
| WR75 | 9.84~15.0 | BJ140 |
| WR62 | 11.9~18.0 | BJ180 |
| WR51 | 14.5~22.0 | BJ220 |
| WR42 | 17.6~26.7 | BJ260 |
| WR34 | 21.7~33.0 | BJ320 |
| WR28 | 26.5~40.0 | BJ400 |
| WR22 | 32.9~50.1 | ملاحظة: |
لدينا أكثر من 10000 نوع من
محولات الموجة إلى المحورية للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
