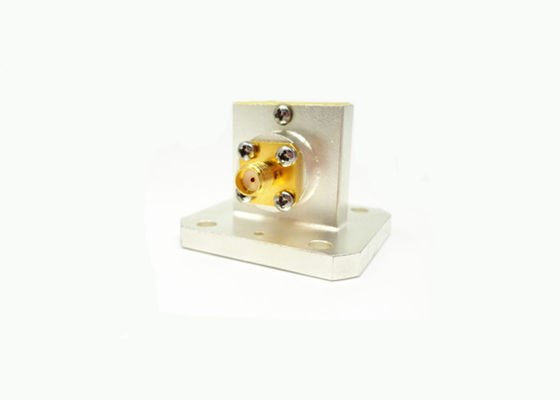

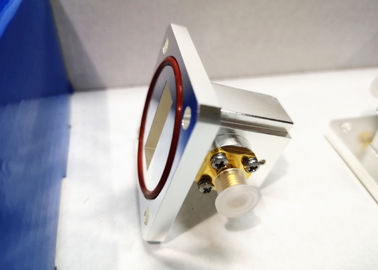

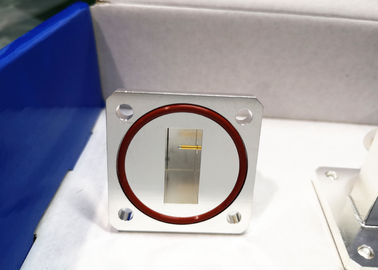

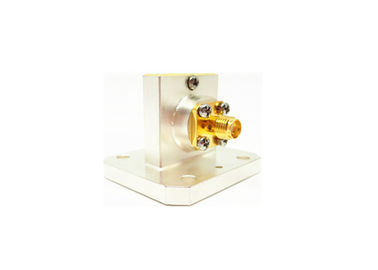

WR90 الموجه الموجي إلى محولات القوس الذكري SMA الإناث محولات إطلاق الزاوية اليمنى SMA/BJ100A-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | المواد: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 8.15-12.5 جيجا هرتز | موصل: | SMA أنثى |
| VSWR: | 1.25 | عائق: | 50 أوم |
| حجم الدليل الموجي: | WR90 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | محول كابل محوري,محول اقناع زاوية الحق |
||
WR90 Waveguide to Coax Adapter SMA محولات إطلاق الزاوية اليمنى
تنقسم محولات الدليل الموجي المحورية التي تنتجها شركتنا إلى هيكلين ، التعامد (الزاوية اليمنى) والنهاية (End Lauch).يمكننا توفير الطرف المحوري لمهايئات الدليل الموجينوع N ، TNC ، SMA ، 3.5 مم ، 2.4 مم ، SMP ، SSMPوالعديد من الأنواع الأخرى.نطاق التردد من 6.5 جيجا هرتز إلى 70 جيجا هرتز. تتراوح نماذج الدليل الموجي لدينا من BJ84 إلى BJ400 (wr112-wr22).بالإضافة إلى ذلك ، يمكننا توفير مهايئات الدليل الموجي المحورية المخصصة وفقًا لمتطلبات العملاء الخاصة.
تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم صغير وأداء ممتاز وما إلى ذلك ، مما يجعلها معتمدة على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية إلخ. الرجاء التحميل كتالوج- الدليل الموجي للمحولات المحورية. pdf
تخصيص:
| اسم المنتج | الدليل الموجي لمحولات SMA المحورية |
| نوع محوري | SMA |
| حجم الدليل الموجي | WR90 |
| نمط الجسم | زاوية مستقيمة |
| نطاق الترددات | 8.15-12.5 جيجا هرتز |
| معاوقة SMA | 50 أوم |
| VSWR | 1.25 |
الرسم التفصيلي:
قائمة الدليل الموجي لمحولات SMA المحورية
| رقم الموديل | وصف | ملحوظة |
| SMA / BJ100-KF | WR90 إلى محولات الزاوية اليمنى SMA الأنثوية | BJ100 = WR90 |
| SMA / BJ100-KF1B | WR90 إلى محولات إطلاق طرف SMA أنثى | |
| SMA / BJ100A-KF | محولات الزاوية اليمنى WR90A إلى SMA الأنثوية بحلقة محكمة الغلق | BJ100A = WR90A |
| SMA / BJ100A-KF1 | WR90A إلى محولات الزاوية اليمنى SMA الأنثوية | |
| SMA / BJ120-KF | WR75 إلى SMA أنثى محولات الزاوية اليمنى بارتفاع 25.8 مم | BJ120 = WR75 |
| SMA / BJ120-KF1 | WR75 إلى محولات إطلاق طرف SMA أنثى | |
| SMA / BB120B-KF | WR75B إلى SMA ذكر محولات الزاوية اليمنى بارتفاع 30 مم | BJ120B = WR75B |
| SMA / BJ140-KF | WR62 لمحولات الزاوية اليمنى SMA الأنثوية | BJ140 = WR62 |
| SMA / BJ140-KF1 | WR62 إلى محولات إطلاق طرف SMA أنثى | |
| SMA / BJ180-KF | WR51 إلى محولات إطلاق طرف SMA أنثى | BJ180 = WR51 |
| SMA / BJ180-KF1A | WR51 إلى محولات إطلاق طرف SMA أنثى |
المراجع التبادلية لمعايير الدليل الموجي
| المعايير الصينية | المعايير الدولية | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
ملحوظة:
لدينا أكثر من 10000 نوع من الدليل الموجي للمحولات المحورية للاختيار ، إذا لم يتم العثور على المحول الذي تستخدمه ، فيرجى الاتصال بنا مع التفاصيل الخاصة بك. البعد ODM هو موضع ترحيب.
