محول موجه هوائي WRD650 من 6.5 جيجاهرتز إلى 18 جيجاهرتز بزاوية قائمة SMA ذكر SMA/WRD650-JF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| مقاومة: | 50 أوم | اسم المنتج: | الدليل الموجي للمحولات المحورية |
|---|---|---|---|
| نطاق التردد: | 6.5-18 جيجا هرتز | موصل: | SMA |
| VSWR: | 1.3 | نمط الجسم: | الزاوية اليمنى |
| مادة: | مادة الألومنيوم | الكلمات الرئيسية: | محولات الدليل الموجي |
| إبراز: | محول موجه هوائي WRD650 إلى موصل متحد المحور,SMA ذكر محول الزاوية اليمنى,محول موجه هوائي 6.5 جيجاهرتز ~ 18 جيجاهرتز |
||

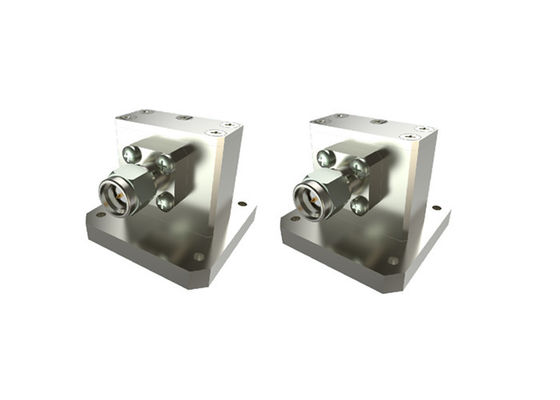

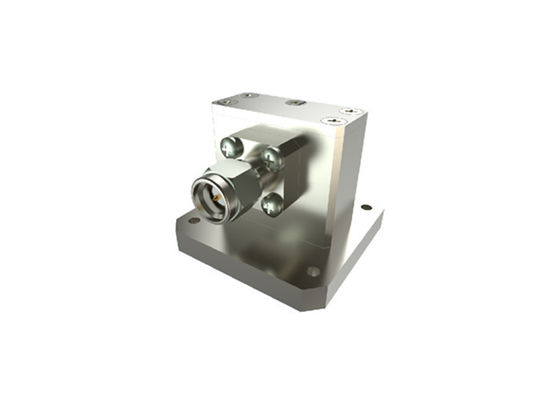

محول دليل موجي بزاوية يمنى SMA ذكر WRD650 إلى محوري
محول دليل موجي إلى محوري تم إنتاجه بواسطة Xi'an Elite Electronic Industrial Co., Ltd. تنقسم إلى هيكلين، زاوية يمنى وإطلاق طرفي. بالنسبة للطرف المحوري لمحولات الدليل الموجي، يمكننا توفير N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP والعديد من الأنواع الأخرى. تتراوح تردداتها من 6.5 جيجاهرتز إلى 50 جيجاهرتز. تتراوح نماذج الدليل الموجي لدينا من BJ84 إلى BJ400 (wr112-wr22). بالإضافة إلى ذلك، يمكننا تقديممخصصمحولات دليل موجي محورية وفقًا لمتطلبات العملاء الخاصة.
المواصفات:
| اسم المنتج | محولات دليل موجي إلى SMA محورية |
| النوع المحوري | SMA |
| حجم الدليل الموجي | WRD650 |
| نمط الجسم | زاوية يمنى |
| نطاق التردد | 6.5-18 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.3 |
المزايا:
-تتميز محولات الدليل الموجي لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.

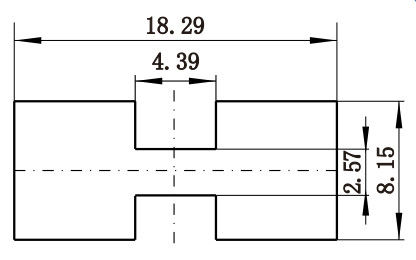

رسم تفصيلي:
قائمة محولات الدليل الموجي إلى SMA المحورية:
| رقم الموديل | الوصف | ملاحظة |
| SMA/BJ100-KF | محولات WR90 إلى SMA أنثى بزاوية يمنى | BJ100=WR90 |
| SMA/BJ100-KF1B | محولات WR90 إلى SMA أنثى بإطلاق طرفي | |
| SMA/BJ100A-KF | محولات WR90A إلى SMA أنثى بزاوية يمنى مع حلقة محكمة الغلق | BJ100A=WR90A |
| SMA/BJ100A-KF1 | محولات WR90A إلى SMA أنثى بزاوية يمنى | |
| SMA/BJ120-KF | محولات WR75 إلى SMA أنثى بزاوية يمنى بارتفاع 25.8 مم | BJ120=WR75 |
| SMA/BJ120-KF1 | محولات WR75 إلى SMA أنثى بإطلاق طرفي | |
| SMA/BB120B-KF | محولات WR75B إلى SMA ذكر بزاوية يمنى بارتفاع 30 مم | BJ120B=WR75B |
| SMA/BJ140-KF | محولات WR62 إلى SMA أنثى بزاوية يمنى | BJ140=WR62 |
| SMA/BJ140-KF1 | محولات WR62 إلى SMA أنثى بإطلاق طرفي | |
| SMA/BJ180-KF | محولات WR51 إلى SMA أنثى بإطلاق طرفي | BJ180=WR51 |
| SMA/BJ180-KF1A | محولات WR51 إلى SMA أنثى بإطلاق طرفي |
مراجع متقاطعة لمعايير الدليل الموجي
| المعايير الصينية | المعايير الدولية | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 10,000 نوع من محولات الدليل الموجي إلى المحوري للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
