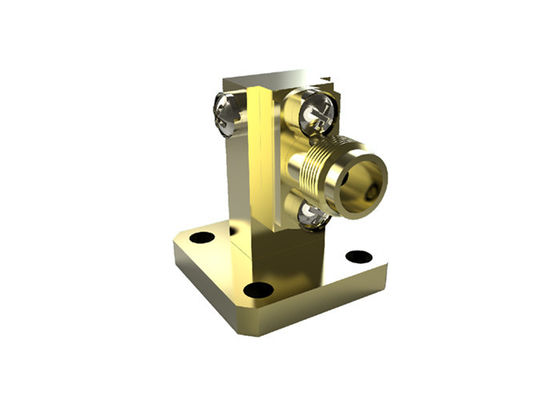

26.4GHz~40GHz WR28 BJ320 إلى K 2.92mm توجيه الموجات الزاوية اليمنى إلى محول الكوكس النحاس K / BJ320-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي للمحولات المحورية | مادة: | موصل النحاس |
|---|---|---|---|
| نطاق التردد: | 26.4-40 جيجا هرتز | موصل: | 2.92 ملم (نوع K) |
| VSWR: | 1.25 | حجم الدليل الموجي: | WR28 |
| نمط الجسم: | الزاوية اليمنى | فقدان الإدراج: | .30.35 ديسيبل |
| إبراز: | محول WR28 الموجه الموجي بزاوية مستقيمة,BJ320 إلى 2.92 ملم محول كوكسي,26.4-40GHz موجه الموجات إلى محول التكيف |
||
محول موجي 40 جيجاهرتز WR28 K 2.92 مم بزاوية قائمة أنثى
محول موجي إلى محوري تم إنتاجه بواسطة Xi'an Elite Electronic Industrial Co., Ltd. تنقسم إلى هيكلين، زاوية قائمة وإطلاق طرفي. بالنسبة للمحولات المحورية للموجات، يمكننا توفير من النوع N، TNC، SMA، 3.5 مم، 2.4 مم، SMP، SSMP والعديد من الأنواع الأخرى. تتراوح تردداتها من 5.4 جيجاهرتز إلى 70 جيجاهرتز. تتراوح نماذج الموجات لدينا من BJ84 إلى BJ400 (WR112-WR22).
بالإضافة إلى ذلك، يمكننا تقديم مخصص محولات موجية محورية وفقًا لمتطلبات العملاء الخاصة.
المواصفات:
| اسم المنتج | محولات موجية إلى محورية |
| النوع المحوري | 2.92 مم (نوع K) |
| حجم الموجة | WR28 |
| نمط الجسم | زاوية قائمة |
| نطاق التردد | 26.4-40.0 جيجاهرتز |
| المعاوقة | 50 أوم |
| VSWR | 1.25 |
المزايا:
-تتميز محولات الموجات لدينا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.
الرسم التفصيلي:
الوحدة (مم)
قائمة محولات الموجات إلى 2.92 مم (نوع K) المحورية:
| رقم الموديل | الوصف | ملاحظة |
| K/BJ220-KF2 | محولات WR42 إلى K (2.92 مم) أنثى بزاوية قائمة | BJ220=WR42 |
| K/BJ220-KF1 | محولات WR42 إلى K (2.92 مم) أنثى بإطلاق طرفي | K=أنثى |
| K/BJ260-KF | محولات WR34 إلى K (2.92 مم) أنثى بزاوية قائمة | BJ260=WR34 |
| K/BJ260-KF1 | محولات WR34 إلى K (2.92 مم) أنثى بإطلاق طرفي | |
| K/BJ320-KF | محولات WR28 إلى K (2.92 مم) أنثى بزاوية قائمة | BJ320=WR28 |
| K/BJ320-KF1 | محولات WR28 إلى K (2.92 مم) أنثى بإطلاق طرفي | |
| K/BJ320-JF1 | محولات WR28 إلى K (2.92 مم) ذكر بإطلاق طرفي | J=ذكر |
| K/BJ400-KF1 | محولات WR22 إلى K (2.92 مم) أنثى بإطلاق طرفي | BJ400=WR22 |
| K/24JS18000-KF | محولات WR24JS18000 إلى K (2.92 مم) أنثى بإطلاق طرفي |
مراجع متقاطعة لمعايير الموجات
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ملاحظة:
لدينا أكثر من 10,000 نوع من محولات الموجات إلى المحورية للاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلك. أبعاد ODM مرحب بها.
