WR22 BJ400 إلى 2.4mm الموجهات الإناث إلى محول الكوكس 32.9GHz ~ 50GHz 2.4 / BJ400-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR22 للمحولات المحورية | المواد: | النحاس |
|---|---|---|---|
| نطاق التردد: | 32.9-50.1 جيجاهرتز | موصل: | 2.4 ملم |
| VSWR: | 1.35 | عائق: | 50 أوم |
| حجم الدليل الموجي: | WR42 ، BJ400 | نمط الجسم: | زاوية مستقيمة |
| إبراز: | WR22 Waveguide to Coax Adapter,50GHz Waveguide to Coax Adapter,32.9GHz Waveguide to Coax Adapter |
||
32.9GHz ~ 50GHz WR22 BJ400 إلى 2.4mm الموجهات الأنثوية إلى محول القوس
وتكرارأجهزة تحويل الموجات إلى أجهزة تحويل القوسالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز-70 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكامل(ن) ، (تي إن سي) ، (إس إم إيه) ، (إس إم بي) ، 35، K (2.92) ، 2.4، 1.85و 1.0 و شريط صغيريتم تقسيم محولات توجيه الموجات إلى المحاور إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفات2.4/BJ400-KF:
| اسم المنتج | WR22 موجه الموجات إلى أداة موازنة محاكية 2.4 ملم |
| رقم الطراز | 2.4/BJ400-KF |
| النوع المحوري | 2.4ملم |
| حجم الموجات | WR22 |
| أسلوب الجسم | الزاوية اليمنى |
| نطاق التردد | 32.9-50.1GHz |
| مقاومة SMA | 50 أوم |
| VSWR | 1.35 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم المخطط رقم النموذج2.4/BJ400-KF:

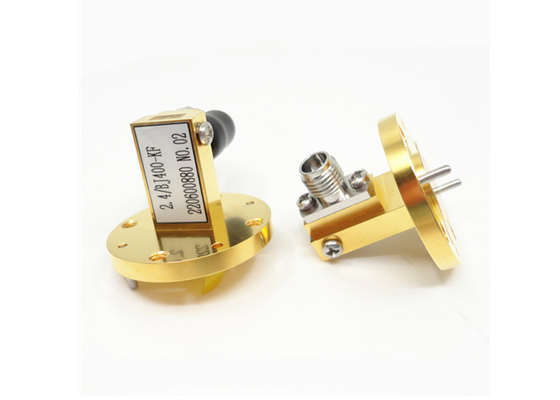

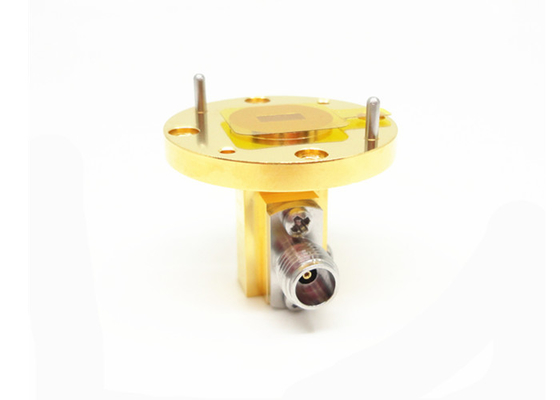

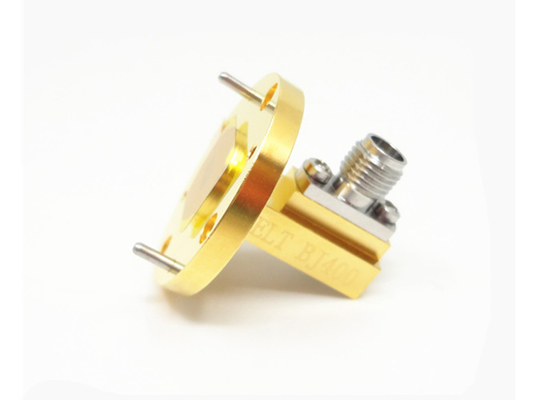

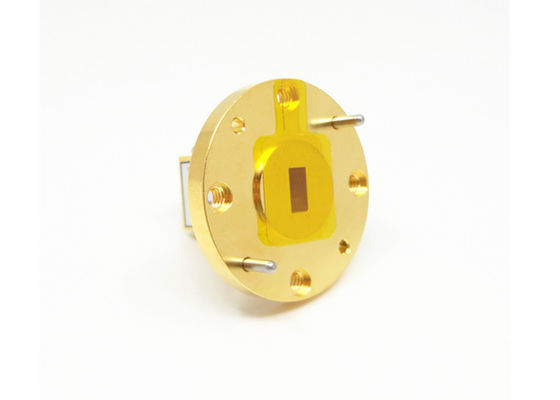

صورWR22 BJ400 إلى 2.4 ملم المرأة الموجهة للموجات إلى محول كوكس2.4/BJ400-KF:
قائمةتوجيه الموجات إلى أجهزة مخصصة لـ 2.4 ملم:
| رقم الطراز | الوصف | ملاحظة |
| 2.4/BJ260-KF | WR34 ((BJ260) إلى أجهزة تكييف زاوية مستقيمة أنثوية 2.4 ملم | |
| 2.4/BJ260-JF | WR34 ((BJ260) إلى أجهزة تكييف زاوية مستقيمة ذكرية 2.4 ملم | BJ260=WR34 |
| 2.4/BJ320-KF | WR28 ((BJ320) إلى مكيّفات الزاوية المستقيمة الإناثية 2.4 ملم | BJ320=WR28 |
| 2.4/BJ320-JF | WR28 ((BJ320) إلى أجهزة تكييف زاوية مستقيمة ذكرية 2.4 ملم | BJ400=WR22 |
| 2.4/BJ400-KF | WR22 ((BJ400) إلى مكيّفات الزاوية المستقيمة الإناثية 2.4 ملم |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
توجيه الموجات إلى محول الكوكس-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
