محول موجي بزاوية قائمة من WR34 BJ260 إلى K 2.92 مم أنثى 21.7 جيجاهرتز ~ 33 جيجاهرتز K/BJ260-KF8
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الدليل الموجي WR34 للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 21.7-33 جيجا هرتز | موصل: | ك2.92 ملم |
| VSWR: | 1.30 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR34، BJ260 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | محول موجي WR34 إلى محوري,محول زاوي BJ260 إلى 2.92 مم,محول موجي 21.7 جيجاهرتز ~ 33 جيجاهرتز |
||
WR34 BJ260 إلى K2.92mm المرأة الموجهة للموجات إلى محول كوكس 21.7GHz ~ 33GHz
وتكرارمحولات الموجهات إلى محولات التكثيفالمعالجة بواسطةإلكترونية النخبة(تغطية ELT5.4 غيغاهرتز - 110 غيغاهرتزمع موثوقية عالية، وحجم صغير وأداء ممتاز، ويتم استخدامه على نطاق واسع في أجهزة قياس الموجات الدقيقة والموجات المليمترية.الموجات المستقيمة القياسية و الموجات المزدوجة، ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة الاتصال النهائي المتكاملN، TNC، SMA، SMP، 3.5mm، K (2.92mm) ، 2.4mm، 1.85mm، 1.0mm والميكروستريبيتم تقسيم الموجه الموجوي إلى محولات التكافل إلى نوعين: إطلاق النهاية وإطلاق الزاوية المستقيمة من توجيه الواجهة. من بينها ، يمكن استخدام نوع إطلاق RA أيضًابنية عالية القوة.
مواصفاتK/BJ260-KF8:
| اسم المنتج | WR34 توجيه الموجات إلى 2.92mm المحولات المقاومة |
| رقم الطراز | K/BJ260-KF8 |
| النوع المحوري | K2.92ملم |
| حجم الموجات | WR34 |
| أسلوب الجسم | الزاوية اليمنى |
| نطاق التردد | 21.7-33GHz |
| عائق | 50 أوم |
| VSWR | 1.30 |
المزايا:
-أجهزة تحويل الموجات لدينا ذات موثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها تستخدم على نطاق واسع في أجهزة قياس الموجات الدقيقة وأجهزة الموجات المليمترية وما إلى ذلك.
رسم المخطط رقم النموذجK/BJ260-KF8:

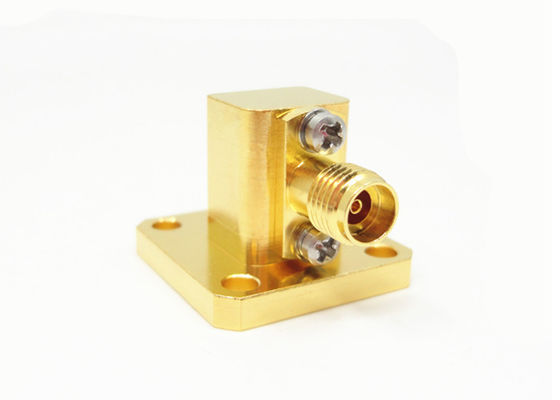

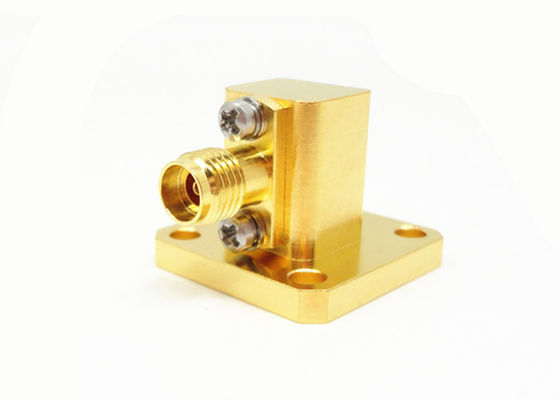

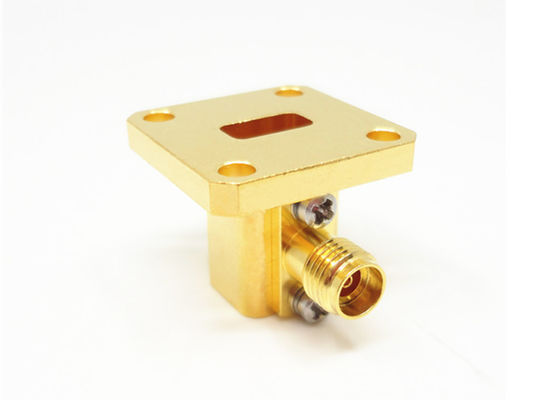

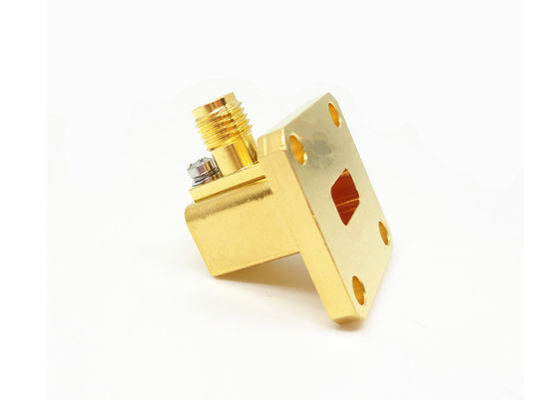

صورWR34 BJ260 إلى 2.92 ملم الموجهات الأنثوية إلى محول كوكسK/BJ260-KF8:
قائمةتوجيه الموجات إلى أجهزة التكيف المتكافئة 2.92 ملم:
| رقم الطراز | الوصف | ملاحظة |
| K/BJ220-KFE7 | WR42 ((BJ220) إلى أجهزة تكييف الإطلاق الإناثية 2.92 ملم | BJ220=WR42 |
| K/BJ220-KF6 | WR42 ((BJ220) إلى 2.92mm المكيفات الزاوية المستقيمة الذكور | |
| K/BJ260-KFE5 | WR34 ((BJ260) إلى أجهزة تكييف الإطلاق الإناثية 2.92 ملم | BJ260=WR34 |
| K/BJ260-KF8 | WR34 ((BJ260) إلى 2.92mm إصلاحات الزاوية المستقيمة الإناث | |
| K/BJ320-KFE9 | WR28 ((BJ320) إلى أجهزة تكييف الإطلاق الإناثية 2.92mm | BJ320=WR28 |
| K/BJ320-KF22 | WR28 ((BJ320) إلى 2.92mm إصلاحات الزاوية المستقيمة الإناث |
مراجع متقاطعة لمعايير الموجهات
| المعايير الصينية | المعايير الدولية | نطاق التردد (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 إلى 125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
توجيه الموجات إلى محول الكوكس-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 1000 نوع مندليل الموجات إلى المحولات المتكافئةللاختيار، إذا لم يتم العثور على المحول الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.نرحب بقياس ODM.
