محول من موجه موجي إلى محوري SMA أنثى بتردد 11.9 جيجاهرتز - 18 جيجاهرتز WR62 BJ140 SMA-BJ140-KF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR62 الدليل الموجي للمحولات المحورية | مادة: | النحاس |
|---|---|---|---|
| نطاق التردد: | 11.9-18 جيجا هرتز | موصل: | SMA |
| VSWR: | 1.30 | مقاومة: | 50 أوم |
| حجم الدليل الموجي: | WR62، BJ140 | نمط الجسم: | الزاوية اليمنى |
| إبراز: | SMA Waveguide to Coaxial Adapter,WR62 BJ140 Waveguide to SMA Adapter,18GHz Coaxial Waveguide Adapters |
||
محول موجة إلى متحد المحور WR62 BJ140 إلى SMA أنثى بتردد 11.9 جيجاهرتز ~ 18 جيجاهرتز
ترددمحولات الموجة إلى متحد المحورتمت معالجتها بواسطة Elite Electronic (ELT) تغطي5.4 جيجاهرتز - 110 جيجاهرتز. مع الموثوقية العالية والحجم الصغير والأداء الممتاز، يتم استخدامه على نطاق واسع في قياسات الميكروويف ومعدات الموجات المليمترية. تحتوي الموجة علىموجات قياسية مستطيلة ومزدوجة الحواف, ويمكن تخصيص الموجات غير القياسية وفقًا لمتطلبات المستخدم. تتضمن واجهة توصيل النهاية المحوريةN، TNC، SMA، SMP، 3.5 مم، K (2.92 مم)، 2.4 مم، 1.85 مم، 1.0 مم وشريط دقيق. تنقسم محولات الموجة إلى متحد المحور إلى نوعين: الإطلاق النهائي والإطلاق بزاوية قائمة من اتجاه الواجهة. من بينها، يمكن أيضًا استخدام نوع الإطلاق RA كـهيكل عالي الطاقة.
مواصفاتSMA/BJ140-KF:
| اسم المنتج | محولات WR62 الموجية إلى SMA المحورية |
| رقم الموديل | SMA/BJ140-KF |
| النوع المحوري | SMA |
| حجم الموجة | WR62 |
| نمط الهيكل | زاوية قائمة |
| نطاق التردد | 11.9-18 جيجاهرتز |
| معاوقة SMA | 50 أوم |
| VSWR | 1.30 |
المزايا:
-تتميز محولات الموجة الخاصة بنا بموثوقية عالية وحجم مصغر وأداء ممتاز وما إلى ذلك، مما يجعلها معتمدة على نطاق واسع في قياسات الميكروويف وأجهزة الموجات المليمترية وما إلى ذلك.
رسم تخطيطي لرقم الموديل SMA/BJ140-KF:

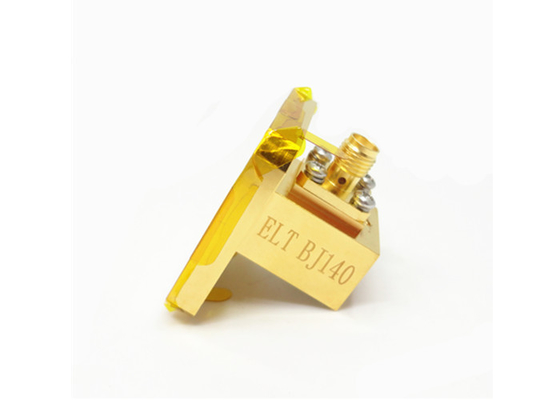

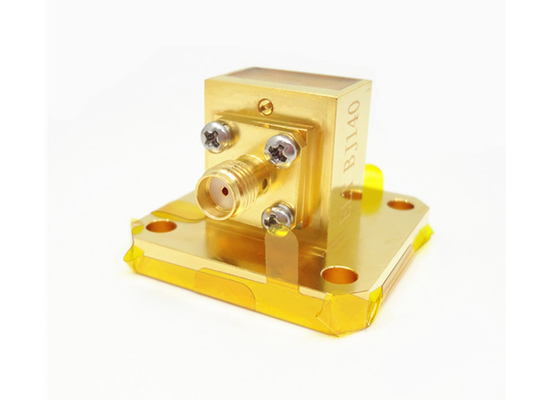

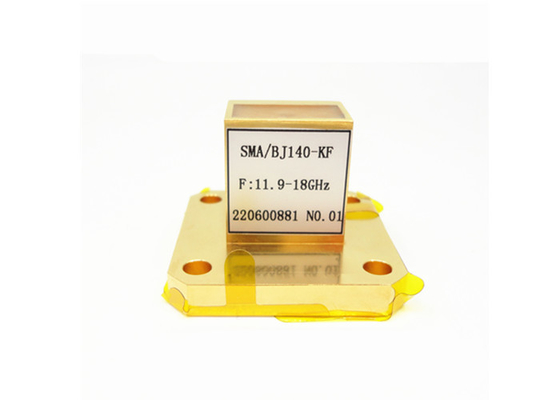

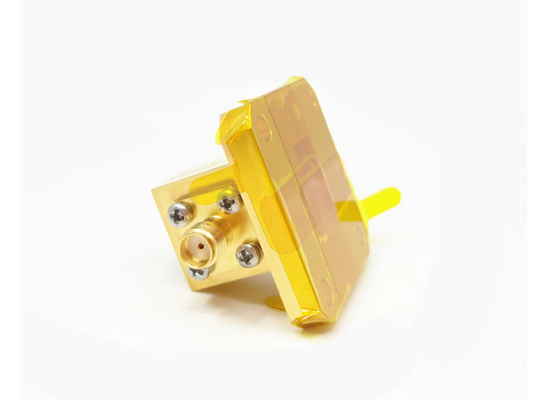

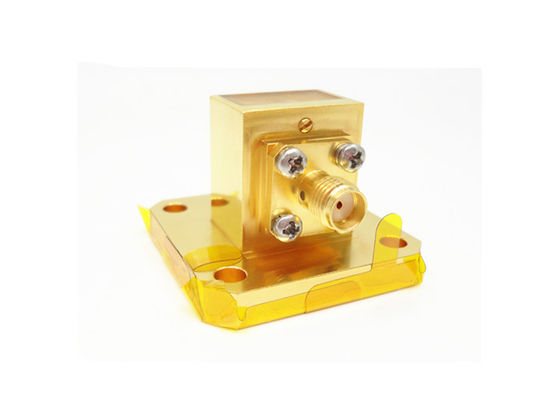

صورمحول موجة WR62 BJ140 إلى SMA أنثى إلى متحد المحور SMA/BJ140-KF:
قائمةمحولات الموجة إلى SMA المحورية:
| رقم الموديل | الوصف | ملاحظة |
| SMA/BJ100-KFE2 | محولات إطلاق نهاية WR90(BJ100) إلى SMA أنثى | BJ100=WR90 |
| SMA/BJ100-KF6 | محولات زاوية قائمة WR90(BJ100) إلى SMA ذكر | |
| SMA/BJ120-KFE | محولات إطلاق نهاية WR75(BJ120) إلى SMA أنثى | BJ120=WR75 |
| SMA/BJ120-KF6 | محولات زاوية قائمة WR75(BJ120) إلى SMA أنثى | |
| SMA/BJ140-KFE | محولات إطلاق نهاية WR62(BJ140) إلى SMA أنثى | BJ140=WR62 |
| SMA/BJ140-KF15 | محولات زاوية قائمة WR62(BJ140) إلى SMA أنثى | |
| SMA/BJ180-KFE5 | محولات إطلاق نهاية WR51(BJ180) إلى SMA أنثى | BJ180=WR51 |
| SMA/BJ180-KF2 | محولات زاوية قائمة WR51(BJ180) إلى SMA أنثى |
المراجع المتبادلة لمعيار الموجة
| المعيار الصيني | المعيار الدولي | نطاق التردد (جيجاهرتز) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
محول الموجة إلى متحد المحور-ELT 2024.pdf
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الموجة إلى متحد المحورللاختيار من بينها، إذا لم يتم العثور على المحول الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.أبعاد ODM مرحب بها.
